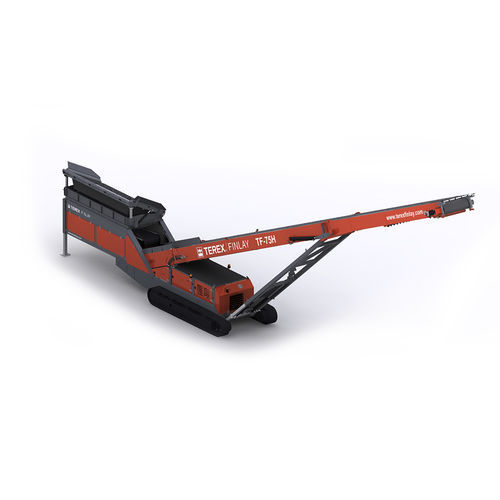

Transportador de esteira TF-75H

de movimentaçãode descargade alimentação

Visão geral do produto
O Terex Finlay TF-75H é um alimentador de alto nível concebido para maximizar a produtividade no local, eliminando o duplo manuseio e permitindo alimentação controlada para plantas de britagem e peneiramento. A tremonha/alimentador tem capacidade de 7 m³ (9,15 yd³) e pode ser carregada diretamente por escavadoras, carregadoras e máquinas auxiliares.

Aplicações
Uso para alimentação dosada ou controlada em britagem e peneiragem, alimentação de equipamentos auxiliares, ligação a transportadores adicionais para transferência de materiais e carregamento/descarga direta de navios, camiões e vagões ferroviários. Rolamento de giro orbital central opcional permite rotação de 360° para maior mobilidade no local.

Principais funcionalidades

• Implementação do transportador principal sem pinos para montagem/desmontagem rápida e maior segurança operacional.
• Controle hidráulico de velocidade variável do alimentador para transferência eficiente da tremonha ao transportador de descarga.
• Configuração híbrida disponível com motores elétricos a bordo para operação a partir de fonte externa ou motor padrão a bordo.
• Transportador de descarga de 22,5 m (73'10") com capacidade de transferência até 600 t/h (661 t US/h), dependendo do material e condições.
• Capacidade máxima de pilha baseada em ângulo de repouso 37°: 2.776 toneladas (3.060 toneladas US).

Detalhes adicionais do produto

• Tremonha / alimentador: Capacidade 7 m³ (9,15 yd³); Altura de alimentação sem grelha 2,6 m (8'6"); Comprimento de entrada sem grelha 4,1 m (13'5"); Transmissão: acionamento hidráulico de velocidade variável via caixa de engrenagens de alto binário.
• Transportador: Comprimento 22,5 m (73'10"); Largura da correia 1,2 m (48"); Altura máx. de descarga 9,8 m (32'2"); Capacidade máxima de armazenamento (37°) 1.735 m³ (2.270 yd³); Ajuste hidráulico de altura de descarga; Dobragem hidráulica para transporte.
• Subestrutura: Esteira heavy duty, centros 4.300 mm, sapata 400 mm.
• Segurança: Medidas de segurança integradas, incluindo implementação sem pinos do transportador principal.
• Tecnologia híbrida: Motores elétricos a bordo disponíveis para operação a partir de fonte externa ou motor padrão a bordo.

Especificações técnicas

• Comprimento do transportador: 75' / 22,5 m
• Largura da correia: 48" / 1,2 m
• Altura máx. de descarga: 32' 2" @ 24° / 9,8 m @ 24°
• Dimensões de transporte: largura 9' / 2,75 m; comprimento 63' 11" / 19,5 m; altura 10' 2" / 3,12 m
• Potencial de produção: até 600 t/h (661 t US/h) (dependente do material)
• Capacidade da tremonha: 7 m³ (9,15 yd³)
• Capacidade máxima de estocagem (37°): 2.776 toneladas (3.060 toneladas US)
