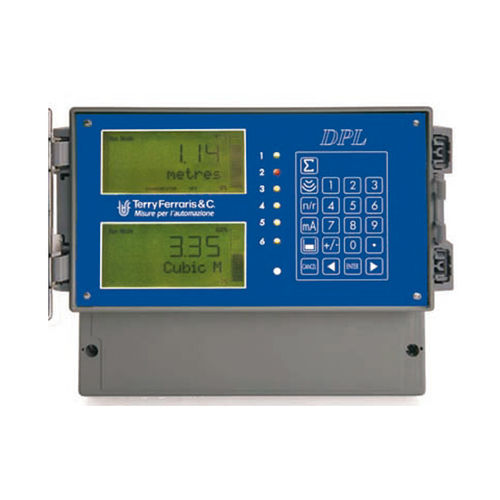

Transmissor de nível ultrassônico DPL

para sólidospara líquidosRS-485

Visão geral do produto
O DPL é um medidor de nível ultrassônico/radar com eletrônica de controle que gerencia dois canais independentes e dois transdutores. Cada canal é programável para medição de vazão, medição e controle de nível ou volume e controle de bombas para líquidos e sólidos. Compatível com transdutores das séries UTF / dBxx / dBR, apresenta alcance de medição entre 0,2 e 50 m dependendo do transdutor utilizado. O DPL realiza medições de nível em tanques e de vazão em canais abertos ou vertedores. A unidade pode combinar os dados dos dois transdutores para gerir carregamento/descarregamento de tanques e controlo rigoroso de elevações. O software analisa o sinal de retorno para detectar o nível real e ignorar tubulações, bombas ou outras obstruções. Parâmetros de operação são armazenados em memória não volátil. A programação é possível via teclado integrado ou PC com software dedicado.

Tabela (atributos principais)
Medida: Eletrónica | Nível | Vazão/Taxa de fluxo
Deteção: Deteção
Tecnologia: Tecnologia

Principais características

• Dois canais independentes com dois transdutores
• Cada canal programável para vazão, nível ou volume e controlo de bombas
• Compatível com transdutores UTF / dBxx / dBR
• Faixa de medição: 0,2–50 m (dependendo do transdutor)
• Aplicações: medição de nível em tanques; medição de vazão em canais abertos e vertedores; manuseio de sólidos e líquidos
• 6 relés SPTD livremente programáveis
• Memória não volátil para parâmetros de operação
• Data logger programável opcional (até um ano de registo) — disponível a pedido
• Saída digital opcional: RS485 Modbus ou Profibus (a pedido)
• Programável via teclado integrado ou PC com software dedicado
• Processamento de sinal capaz de detetar o nível real e ignorar obstruções (tubulações, bombas, etc.)
• Isento de manutenção e fácil de instalar (transdutor montado verticalmente)

Especificações técnicas

• Tipo de produto: Medidor de nível ultrassônico/radar de dois canais
• Canais: 2 canais independentes
• Compatibilidade de transdutores: Séries UTF / dBxx / dBR
• Faixa de medição: 0,2–50 m (dependente do transdutor)
• Grandezas medíveis: Nível, Volume, Vazão/Taxa de fluxo
• Funções de controlo: Controle de nível, controle de volume, controle de bombas, gestão de carregamento/descarregamento de tanques
• Relés: 6 relés SPTD livremente programáveis
• Memória: Armazenamento não volátil para parâmetros de operação
• Data logger: Opcional, até 1 ano de registo (a pedido)
• Comunicação digital: RS485 Modbus ou Profibus (a pedido)
• Programação/interface: Teclado integrado; PC com software dedicado
• Instalação: Transdutor montado verticalmente; fiação e configuração simples
• Processamento de sinal: Análise do sinal de retorno para identificar o nível real e ignorar obstruções
• Manutenção: Design isento de manutenção
