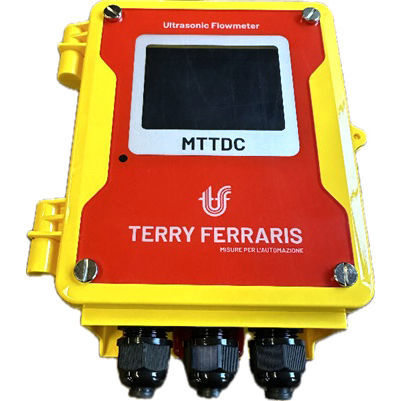

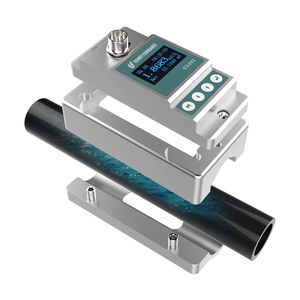

Medidor de vazão ultrassônico por tempo de trânsito MTTDC
volumétricopara águapara águas residuais

Medidor de vazão ultrassônico por tempo de trânsito - MTTDC - Terry Ferraris - volumétrico / para água / para águas residuais
Medidor de vazão ultrassônico por tempo de trânsito - MTTDC - Terry Ferraris - volumétrico / para água / para águas residuais
Guardar nos favoritos
Comparar
Mais informações no site da Terry Ferraris

Características

Tecnologia
ultrassônico por tempo de trânsito
Tipo
volumétrico
Fluido
para líquidos, para água, para águas residuais
Instalação
clamp-on, de inserção
Comunicação
4–20 mA, RS485, MODBUS, com saída analógica, com saída digital, RS-232
Tensão de alimentação
24 Vcc, 240 Vca
Grau de proteção
IP65, IP68
Outras características
digital, com display LCD, com gravador de dados, não invasivo, canal duplo
Temperatura de processo

MÍN: -20 °C
(-4 °F)

MÁX: 60 °C
(140 °F)

Precisão

0,5 %, 1 %

Repetibilidade

0,25 %

Descrição

Visão geral do produto
O MTTDC é um medidor de vazão ultrassônico por tempo de trânsito, em versão de um ou dois canais, para medição de fluxo em tubulações e condutas. É composto por uma unidade de processamento de sinal digital (DSP) e até quatro transdutores de velocidade. O medidor calcula a velocidade do fluxo pela diferença de tempos de trânsito de pulsos ultrassônicos transmitidos sentido montante-aval e aval-montante, num ângulo α em relação ao fluxo. Transdutores Clamp-On são montados externamente sem criar restrição nem queda de pressão. A eletrônica DSP com correlação cruzada e tecnologia FFT permite operação em aplicações exigentes, incluindo líquidos com altas concentrações de sólidos em suspensão ou conteúdo de ar. O MTTDC pode fornecer duas medições independentes com um limite combinado máximo de duas cordas/chord planes.

Aplicação / Medição
Medição: Vazão / Vazão volumétrica; Eletrônica. Usos típicos: água de processo, águas residuais, fluidos industriais, HVAC e monitoramento de processos.

Principais características
  • Transdutores Clamp-On ou de inserção
  • Tecnologia patenteada Anti-Round
  • Faixa de medição de velocidade: 0.02 ÷ 12 m/s
  • Capaz de medir em líquidos com até 30% de bolhas de ar ou em águas residuais
  • Visor com função osciloscópio; Processamento digital de sinais (DSP)
  • Duas saídas analógicas 4÷20 mA (para faixas negativas ou positivas)
  • Dois relés para totalização de vazão
  • Dois entradas analógicas para pressão, nível, etc.
  • Função de autodiagnóstico
  • Calibrador remoto para programação
  • Grande ecrã gráfico a cores LCD (320×240 pixels)
  • Função de bloqueio do teclado
  • Software para instalação e transferência de dados
  • Datalogger até 1.000.000 de registos; Memória interna: 32 MB; Memória externa: 8 GB


Detecção / Tecnologia (tabela)
Medição: Vazão / Vazão volumétrica; Eletrónica
Detecção: Vazão / vazão volumétrica
Tecnologia: Tempos de trânsito

Eletrónica compatível

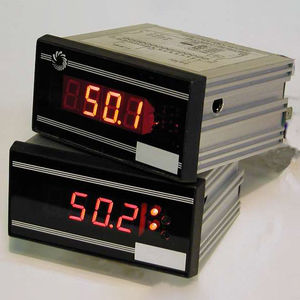

  • LED96 — Indicadores digitais de medição (eletrónica compatível recomendada)
