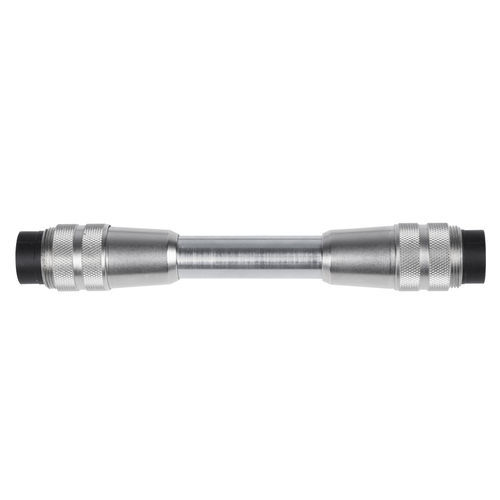

Calibre de calibração Dummy series

As sondas de referência, também chamadas "sondas fictícias", são divisores de resistência. Cada sonda simula um determinado comprimento com muita precisão. As sondas de referência são ligadas ao instrumento em vez das sondas padrão para verificação ou calibração de dispositivos electrónicos que podem ser ligados às sondas indutivas TESA. Dimensões - Ø 18 x 118 mm Grau de protecção - IP40 Característica(s) específica(s) - Impedância de entrada: 970 ± 50 Ω (13 kHz) ou 2150 ± 50 Ω (0 μm normal) Fase (13 kHz): 71 ± 2° Resistência de entrada: 100 ± 5 Ω Impedância de saída (13 kHz): 1000 ± 2 Ω Fase (13 kHz): 0,2° Sonda de chupeta (meia ponte), sensibilidade 73.75 mV/V/mm Adequado para instrumentos caracterizados da seguinte forma: Frequência: 13 ± 0,65 kHz Tensão: 3 ± 0,015 Vrms (2 tensões simétricas de 1,5 Vrms) Impedância de saída e de entrada: ≤ 0,2 Ω e 2000 Ω, resp. Peso - ≈ 45 g Incluído na entrega - Relatório de medição
