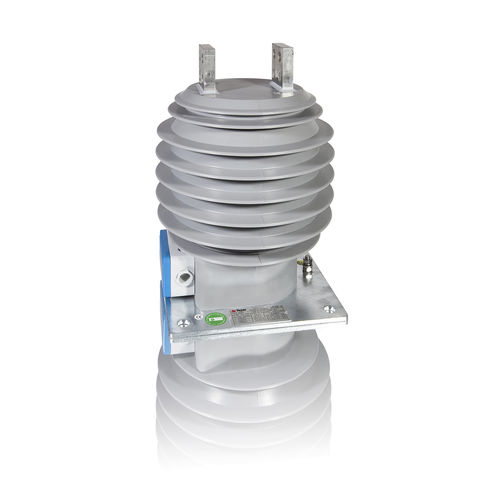

Transformador de potência ACEde isolamentode distribuiçãode alimentação elétrica
Guardar nos favoritos
Comparar
Características
- Tipo
- de potência, de isolamento, de distribuição, de alimentação elétrica
- Estrutura
- seco
- Aplicações
- industrial, para rede elétrica, para funcionamento no interior, para serviço exterior, de subestação, para aplicações ferroviárias, para aplicações fotovoltaicas, para uso industrial
- Especificação elétrica
- monofásico, de tensão, de média tensão
- Montagem
- de piso, para instalação em poste, plug-in, em linha, para montagem na parede, de sobrepor, para montagem em poste
- Norma
- IEC
- Outras características
- de controle, primário, de proteção, de segurança, integrado, a seco (resina epóxi), em contêiner, de comutação, resistente às chamas, secundário, compacto, CA, em resina epóxi, com impregnação a vácuo, de frequência, de bobinagem em cobre, hermeticamente fechado, auxiliar, de teste
- Potência elétrica
MÁX: 400 W
MÍN: 200 W
- Potência em kVA
MÁX: 0,4 kVA
(0,5438 hp)MÍN: 0,2 kVA
(0,2719 hp)- Tensão primária
MÁX: 24 V
MÍN: 10 V
- Tensão secundária
100 V
- Frequência
MÁX: 60 Hz
MÍN: 50 Hz
Descrição
Características gerais
- Dimensões de acordo com a norma CEI-UNEL 21009
- Fabricado e testado de acordo com a norma IEC 61869-1/2
- Nível de isolamento nominal até 36 kV
- Frequência 50 ou 60 Hz
- Corrente primária nominal (Ipr)
Corrente primária simples de 5 a 3000 A
Corrente primária dupla
Até 2 x 300 A de variação no enrolamento primário
Até 2 x 1500 A de variação no enrolamento secundário
- Corrente secundária nominal (Isr) 5 A
- Corrente de curta duração (Ith) até 40 kA x 1s
- Corrente dinâmica nominal (Idyn) 2,5 x Ith
- Número de secundários 1 ou 2
- Fator de segurança ≤ 5 ou ≤ 10
- Instalação no exterior
- Classe de precisão para medição: 0,5 - 0,5s - 0,2 - 0,2s
- Classe de precisão para proteção: 5P10 - 5P20 - 5P30
- Corrente dinâmica nominal (Idyn) 2,5 x Ith
- Peso 45-50
A pedido
- Terceiro secundário
- Corrente secundária nominal 1A - Tampa de terminais selável
- Tomada capacitiva
---
