Cabeçote de mistura dinâmico

Visão geral
O Tetra Pak® Radial Jet Mixer utiliza jatos de líquido de alta velocidade gerados por uma bomba de recirculação para criar turbulência controlada no interior do tanque. O volume de líquido no tanque funciona como agitador, permitindo mistura por lotes eficiente sem agitadores rotativos internos.

Benefícios

• Melhora a capacidade de mistura e a eficiência de limpeza do tanque.
• Baixo risco de formação de espuma devido à mistura de baixo cisalhamento.
• Configurações flexíveis (bocal simples ou duplo) adaptáveis ao tamanho do tanque.
• Menor complexidade de instalação e manutenção comparada a agitadores convencionais.

Resumo / Informações principais

• Mixagem e limpeza por jatos líquidos de alta velocidade gerados por uma bomba de recirculação.
• Disponível com bocal simples (S) ou duplo (T) conforme as dimensões do tanque.
• Tempo típico de mistura para bebidas padrão: 2–10 minutos após o último ingrediente (dependente do produto e do tanque).
• Adequado para viscosidades de lote até aprox. 200 cP.
• Faixa de nível de enchimento: aprox. 6%–100% (maior flexibilidade que agitadores convencionais).

Capacidade e aplicações
Capacidade: configurável com bocal simples (S) ou duplo (T) conforme a geometria do tanque.
Aplicações: processamento de bebidas (refrigerantes carbonatados, sumos, néctares, bebidas não carbonatadas, bebidas funcionais), produtos lácteos e bebidas à base de plantas, e formulações com polpa ou fibras.

Características principais (detalhadas)

• Bocal simples ou duplo — dimensionado para a geometria do tanque: opções S ou T que geram turbulência estável através de jatos de alta velocidade; o desenho do bocal produz baixo cisalhamento local em comparação com pontas de pás de agitador.
• Mistura rápida — reduz tempo por lote: redução comprovada no tempo de mistura (ex.: ~6 min com modelo T vs 20 min com agitador convencional em ensaio de 20 m3).
• Limpeza em cascata — maior eficiência CIP: o modelo T permite limpeza em cascata onde os meios de limpeza são expulsos como jatos potentes pelo bocal, encurtando ciclos CIP para produtos viscosos/pegajosos.
• Mistura homogênea — trata ingredientes flutuantes e sedimentáveis: a turbulência dispersa polpas, fibras e pós de forma uniforme; adequado para tanques altos e para misturar sem pré‑misturadores.
• Três estágios num só misturador (modelo T): o bocal T tem saídas horizontal e superior para permitir estágios de mistura baixo/alto e estágio CIP; alternância de estágio por posição de válvula (pneumática).

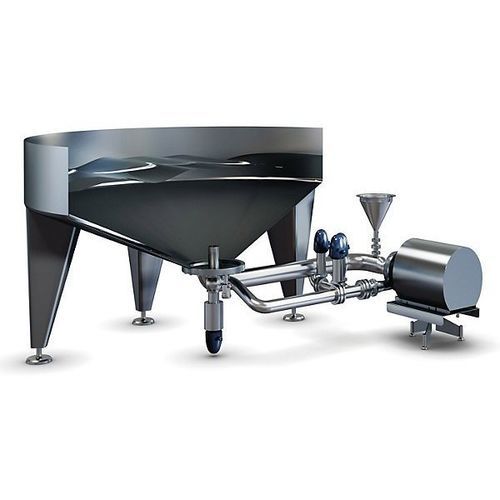

• Instalação e manutenção simples: uma única flange soldada no fundo do tanque; bomba e válvulas ao nível do solo para fácil acesso; menos acessórios internos que agitadores.
• Tamanhos de lote flexíveis: opera desde níveis de enchimento muito baixos (~6%) até tanque cheio, suportando lote pequenos de P&D e produção em escala.
• Opção de funil (hopper): hopper opcional com válvula borboleta manual para adições de pequenas quantidades ao nível do operador.

Descrição técnica / Documentos
Detalhes técnicos e orientações de instalação estão disponíveis na ficha técnica do produto (folheto / leaflet técnico).

Características / Especificações

• Nome do modelo: Tetra Pak® Radial Jet Mixer (S = bocal simples, T = bocal duplo com saídas escalonadas)
• Princípio de mistura: jatos líquidos radiais de alta velocidade a partir de bomba de recirculação
• Tempo típico de mistura: 2–10 minutos após o último ingrediente (dependente do produto e do tanque)
• Viscosidade máxima recomendada: até ~200 cP
• Flexibilidade de enchimento: aprox. 6%–100%
• Cisalhamento do bocal: mistura de baixo cisalhamento que preserva a qualidade do produto
• Instalação: flange única soldada no fundo do tanque; bomba externa ao nível do solo
• CIP / limpeza: capacidade de limpeza em cascata (modelo T) para reduzir tempos CIP
• Opções: hopper com válvula borboleta manual; configurações S/T; modelo T com saídas escalonadas e controlo por válvula
