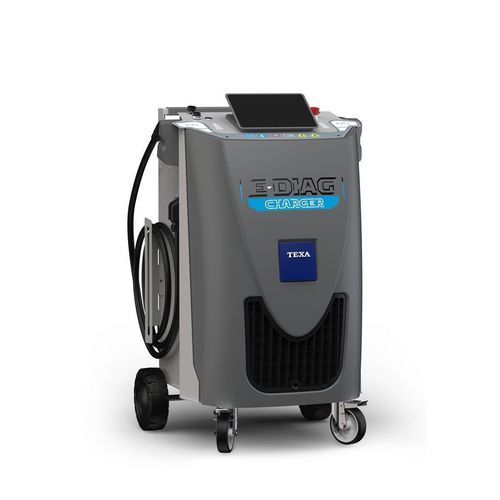

Estação de recarga para veículo elétrico E-DIAG

CACCmóvel

Visão geral
O E-DIAG CHARGER é uma estação móvel de carregamento e diagnóstico para oficinas, concebida para recarga de baterias de tracção e diagnóstico em operação de veículos elétricos (BEV) e híbridos plug-in (PHEV). Integra carregamento AC/DC, diagnóstico veicular e estimativa do State of Health (SoH) com emissão de certificados no local.

Funções principais

• Carregamento de baterias de tracção em BEV e PHEV (AC e DC).
• Diagnóstico serial integrado dos sistemas eletrónicos da bateria e do carregamento.
• Módulo NAVIGATOR NANO SERVICE para acesso OBD/BMS e monitorização de células.
• Estimativa SoH e geração de certificados (oficina e acreditados).
• Carregamento e diagnóstico de baterias de serviço 12 V e 24 V.

Carregamento
O E-DIAG CHARGER suporta carregamento AC via conector Type 2 e carregamento DC via CCS2 Combo, com tensões de tracção até 800 V. As medições de carregamento AC e DC são certificadas MID (Directiva 2014/32/EU). A unidade pode gerir duas ramificações de carregamento simultâneas e ajustar automaticamente a potência com o acessório opcional PLC ENERGY METER para evitar sobrecargas na instalação da oficina.

Diagnóstico
As funções de diagnóstico permitem verificações em tempo real durante o carregamento. O módulo NAVIGATOR NANO SERVICE incluído oferece:

• comunicação serial com a eletrónica da bateria e sistemas de carregamento
• conectividade com o BMS e leitura de parâmetros das unidades de controlo
• monitorização de células individuais se o veículo fornecer esses dados
• leitura completa dos parâmetros da bateria e do sistema de carregamento

Suporta também um modo de diagnóstico com tensão estabilizada ('flashing mode') para manutenção da tensão durante tarefas críticas (reprogramação ECU, calibrações ADAS, etc.).

State of Health (SoH)
O equipamento estima o SoH da bateria de tracção em percentagem com base em parâmetros obtidos das unidades de controlo e processamento em nuvem. A oficina pode gerar um certificado de oficina (incluído na subscrição TEXPACK E-DIAG CHARGER) ou solicitar um certificado acreditado como serviço pago, entregue em minutos.

Segurança e características elétricas
O sistema executa um autodiagnóstico no arranque. Garras especiais com termopares monitorizam a temperatura dos terminais e interrompem imediatamente o carregamento se forem detetadas anomalias. A unidade limita automaticamente a potência de carregamento conforme a capacidade da rede da oficina para evitar cortes por sobrecorrente.

Design e usabilidade
E-DIAG CHARGER possui um ecrã a cores multi‑touch de 10" com tecnologia glove‑touch. O software baseado em Windows oferece uma interface orientada ao fluxo de trabalho para acesso direto às funções de carregamento, diagnóstico e certificados. O chassis móvel com rodas facilita o posicionamento em espaços reduzidos na oficina.

Funções incluídas (resumo)

• Carregamento de baterias de tracção BEV/PHEV (AC Type 2 & DC CCS2, até 800 V)
• Diagnóstico serial da eletrónica da bateria e dos sistemas de carregamento
• Carregamento/diagnóstico de baterias 12 V e 24 V
• Estimativa SoH e geração de certificados (oficina/acreditado)
• Carregamento simultâneo em duas ramificações e gestão automática de potência (com PLC ENERGY METER opcional)

Especificações técnicas

• Interfaces de carregamento: AC Type 2 e DC CCS2 Combo
• Tensão máxima de tracção: até 800 V
• Medição de carregamento: certificada MID (Directiva 2014/32/EU)
• Carregamento simultâneo: duas ramificações (ex. AC + DC)
• Gestão de potência: limiares ajustáveis; PLC ENERGY METER opcional para limitação dinâmica
• Módulo de diagnóstico: NAVIGATOR NANO SERVICE incluído (conectividade OBD/BMS)
• SoH: estimativa na cloud; opções de certificados de oficina e acreditados
• Ecrã: 10" multi‑touch a cores com glove‑touch
• Segurança: autodiagnóstico ao arranque; garras com termopares e paragem automática
• Mobilidade: chassis compacto com rodas
• Software: interface Windows para acesso direto aos fluxos de trabalho
• Serviço: subscrição TEXPACK E-DIAG CHARGER inclui certificado de oficina; certificado acreditado disponível como serviço pago
