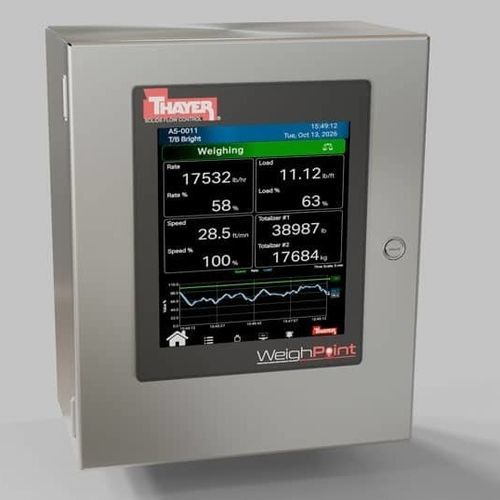

Indicador digital de peso WeighPoint®

com display gráfico LCDcom touch screenembutido

Visão geral do produto
O WeighPoint® Integrator da Thayer Scale é um integrador de pesagem para painel com dupla CPU e HMI táctil a cores de 8 polegadas, projectado para funcionamento contínuo em ambientes industriais severos. A sua arquitectura modular suporta planeamento de instalação flexível e acesso remoto do operador via PC ou dispositivo móvel. As opções de comunicação incluem MODBUS/TCP, Ethernet/IP e Profinet. Um módulo de báscula montado em campo fornece digitalização de alta resolução de carga e velocidade e comunica com a unidade principal via CANBus para assegurar a fidelidade dos dados. A unidade principal com dual-processor separa as funções de visualização do controlo em tempo real para uma operação estável. O sistema destina-se a aplicações de pesagem em correia e transportadores e integra-se com as básculas de correia RF e alimentadores peseadores da Thayer Scale para desempenho de pesagem optimizado.

Capacidades inovadoras WeighPoint®

• HMI gráfico táctil de 8 polegadas intuitivo para navegação e operação eficientes pelo operador
• Definições de ecrã e relatórios configuráveis, incluindo tendências em tempo real, para monitorização de processos
• Arquitectura de dual-processor para melhor desempenho e comunicações mais estáveis
• Tecnologia moderna de processador e hardware para minimizar o risco de obsolescência
• Conjunto ampliado de algoritmos proprietários de pesagem e controlo
• Disponível em múltiplas configurações para suportar arquitecturas de controlo preferidas
• Concebido para suportar desenvolvimentos da Indústria 4.0, incluindo manutenção preditiva e análises em nuvem
• Capacidades avançadas de gestão de segurança

Principais características de design do WeighPoint® Integrator

• Configurações modulares para facilitar diferentes requisitos de instalação
• Interface fácil de usar com acesso à biblioteca de algoritmos e funções da Thayer Scale
• Ecrã táctil a cores de 8 polegadas (203,2 mm) brilhante (1024 x 768, XGA) para alta visibilidade
• Intervalo de temperatura de funcionamento: -20 a 60 °C (armazenamento: -30 a 70 °C)
• Vidro de segurança laminado 4 mm sem Teflon™; compatível com protetor anti-reflexo instalado pelo utilizador
• Unidade principal dual-processor descarrega o controlo em tempo real para um núcleo separado enquanto mantém alto desempenho de visualização
• Acesso a fluxos de dados minimamente amortecidos para optimizar o controlo do processo
• Suporta até quatro células de carga (strain gauge ou LVDT)
• Suporta sensores de velocidade: encoder incremental, anel dentado ou acelerómetro
• Módulo de báscula montado em campo que fornece digitalização de alta resolução de carga e velocidade
• Conversor A/D de 24 bits
• Sistema operativo em tempo real
• Módulos de expansão para capacidade adicional de I/O
• Múltiplas opções de interface fieldbus para conectividade com sistemas de supervisão host
• Dicas de ferramenta dos parâmetros de programação para facilitar o comissionamento
• Registos e relatórios de diagnóstico configuráveis pelo utilizador, incluindo entradas de registo do sistema automáticas e históricos de eventos

Especificações técnicas

• Nome do modelo: WeighPoint® Integrator
• Visor: ecrã táctil a cores 8 polegadas (203,2 mm), 1024 x 768 (XGA)
• Vidro de segurança do touchscreen: laminado 4 mm sem Teflon™
• Temperatura de funcionamento: -20 °C a 60 °C (armazenamento: -30 °C a 70 °C)
• Processador: unidade principal com dual-processor (núcleo separado para controlo em tempo real)
• Digitalização da báscula: módulo de báscula montado em campo com digitalização de alta resolução de carga e velocidade
• Comunicação báscula-para-principal: CANBus
• Conversão A/D: conversor A/D de 24 bits
• Suporte de células de carga: até 4 células (strain gauge ou LVDT)
• Suporte de sensores de velocidade: encoder incremental, anel dentado ou acelerómetro
• Comunicações: MODBUS/TCP, Ethernet/IP, Profinet (e outras opções fieldbus)
• Sistema operativo: sistema operativo em tempo real
• Instalação: HMI para montagem em painel; configurações modulares e módulos de expansão para I/O adicionais
• Acesso remoto: interface do operador acessível via PC ou dispositivo móvel
• Aplicações projetadas: pesagem em correia e transportador; integração com as básculas de correia RF e alimentadores peseadores da Thayer Scale
