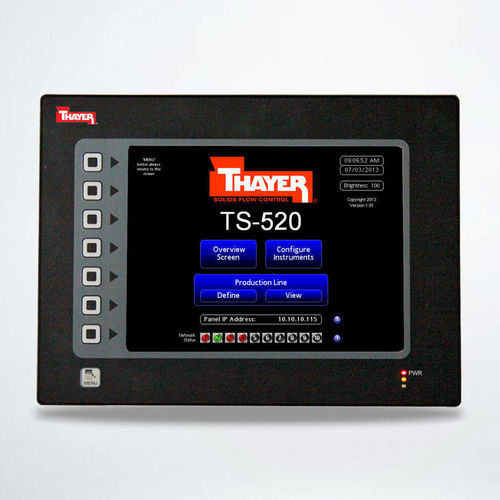

IHM com tela sensível ao toque TS-520

com tela sensível ao toque resistivaembutidaTFT LCD

Visão geral
O TS-520 é um terminal de interface de operador gráfico projetado para monitorizar e controlar alimentadores de pesagem THAYER. Fornece uma interface tátil gráfica com visualização de tendências, controlo estatístico, diagnóstico e gestão de receitas para até doze (12) alimentadores (dependendo da configuração). Indicado para aplicações industriais de pesagem e dosagem que requerem controlo centralizado e acesso remoto.

Modelo
MODELO DE ALIMENTADOR ÚNICO E MÚLTIPLO TS-520 TERMINAL DE INTERFACE DO OPERADOR LCD GRÁFICO COM ECRÃ VGA E ECRÃ TÁTIL

Detalhes do produto
O TS-520 permite a monitorização e o controlo centralizados dos alimentadores de pesagem THAYER. Os dados dos alimentadores são apresentados graficamente com tendências históricas e visualizações configuráveis pelo utilizador. O terminal inclui comandos de receita no ecrã, ajuda com um toque, diagnóstico completo e registo de dados para suporte ao controlo de produção e resolução de avarias.

Funcionalidades

• Liga até dez (10) instrumentos (S52, Series 5200) através de rede Ethernet; suporta até doze (12) alimentadores conforme a configuração
• Configurar e personalizar até oito linhas de produto separadas
• Seleção múltipla de ecrãs (linhas de produção, ecrãs de instrumentos individuais)
• Programar cada instrumento individualmente pela rede
• Ajuda one-touch para programação e configuração
• Diagnóstico completo para cada instrumento em rede
• Visualização de tendências configurável pelo utilizador para variáveis de tempo de execução
• Registo e armazenamento de dados por instrumento
• Visualização e operação remota via ligação de rede
• Configuração e firmware armazenados em memória FLASH não volátil
• Ecrã TFT 10,4″
• Ecrã tátil analógico resistivo
• Porta Ethernet com acesso web remoto e controlo
• Compact Flash para código operativo e armazenamento de dados
• Frente NEMA 4X / IP66
• Funcionamento a 24 V DC

Especificações técnicas

• Modelo: TS-520
• Instrumentos suportados: S52, Series 5200
• Máximo de alimentadores suportados: até doze (12) alimentadores THAYER (dependente da configuração; configurações Ethernet típicas suportam até dez (10) instrumentos)
• Ecrã: 10,4″ TFT
• Touchscreen: ecrã tátil analógico resistivo
• Rede: ligação Ethernet para instrumentos; acesso web remoto, visualização e operação remota
• Armazenamento de dados: capacidades de registo de dados; Compact Flash para SO e dados; configuração/firmware em FLASH não volátil
• Classificação do painel frontal: NEMA 4X / IP66
• Alimentação: 24 V DC
