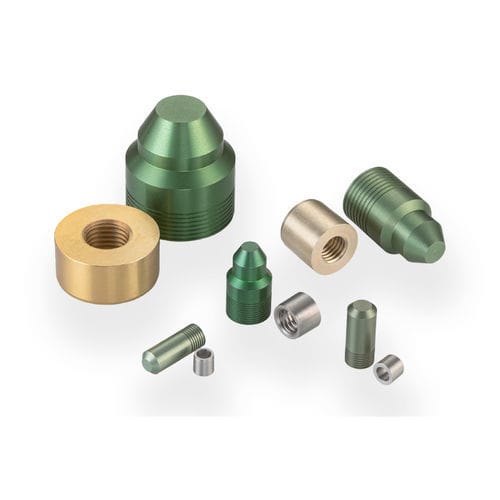

Tampão cilíndrico PLRA2180010A

com roscaem alumíniopara caixa

Este tampão R.F.O. é projetado para aplicar apenas força radial em um orifício de instalação. Este tampão pode ser usado para vedar aberturas em conchas finas, bem como em materiais frágeis. É projetado para se encaixar em passagens sem a necessidade de um ombro de suporte e não há pressão para baixo durante a instalação. O tampão R.F.O. é instalado usando a ferramenta de instalação hidráulica da The Lee Company. Os tamanhos variam de 0,156 a 0,875 polegadas. - Diâmetro do tampão: 0,218 polegadas - Diâmetro máximo do passadiço vedável: 0,218 polegadas - Pressão de prova: 6000 psi - Material do tampão: Alumínio - Material da carcaça: Alumínio Desempenho geral - Pressão de prova (psi x 1000): Classe 2: 5, Classe 3: 6 Materiais - Pino: 416 CRES, Passivado - Tampão: Alumínio 2024-T4 ou T351, Anodizado verde conforme MIL-A-8625 Tipo II B Especificações de imagem - Vista dimensional: Veja imagem nas imagens secundárias - Detalhes do orifício de instalação: Veja imagem nas imagens secundárias Peças de reposição e acessórios - Número da peça: CUTX0100000B, Ferramenta de instalação hidráulica - Número da peça: CUTA2185205A, Conjunto de ferramentas de instalação - Número da peça: CUTA2186205B, Conjunto de ferramentas de extração - Número da peça: PLRA2280010A, Tampão superdimensionado R.F.O. Para dimensões, consulte a guia Números de peças e especificações. Números de peças e especificações - Número da peça: PLRA2180010A - D Max.: 0,2187 - D Min.: 0,2178 - C Nom.: 0,5 - M Nom.: 0,46 - K Nom.: 0,18 - L Nom.: 0,15 - X: 0,117 - Z: .112-48 - Peso (g): 0,8 - A Min.: 0,17 - B Min.: 0,08 - Diâmetro de escareamento Classe 2: 0,2187 - 0,2202 - Diâmetro de escareamento Classe 3: 0,2187 - 0,2192 Características técnicas / especificações: - Diâmetro do tampão: 0,218 polegadas - Diâmetro máximo do passadiço vedável: 0,218 polegadas - Pressão de prova: 6000 psi - Material do tampão: Alumínio (2024-T4 ou T351, Anodizado verde conforme MIL-A-8625 Tipo II B) - Material do pino: 416 CRES, Passivado - Tamanhos disponíveis: 0,156 a 0,875 polegadas - Instalado usando a ferramenta de instalação hidráulica da The Lee Company - Nenhum ombro de suporte necessário, nenhuma pressão para baixo durante a instalação - Número da peça: PLRA2180010A
