Software de visualização Inspect

de rastreamentopara tomografia computadorizadade alinhamento

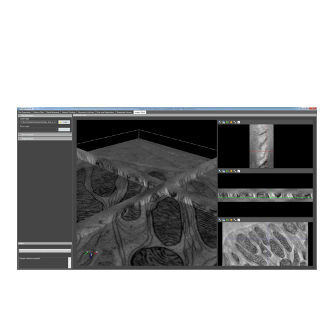

O software Thermo Scientific Inspect 3D fornece uma solução de fácil utilização para o alinhamento de séries de imagens tomográficas (obtidas com microscopia eletrónica de transmissão ou microscopia eletrónica de transmissão de varrimento, TEM ou STEM) juntamente com mapas de espetroscopia de raios X de dispersão de energia (EDS), produzindo uma reconstrução 3D dos dados. O software Inspect 3D também oferece uma funcionalidade de visualização básica. Todos os softwares de tomografia TEM, STEM e EDS da Thermo Scientific são totalmente compatíveis com o software Inspects 3D. O software Inspect 3D começa com um alinhamento X-Y grosseiro baseado na correlação cruzada de imagens. O alinhamento pode ser ainda mais refinado com procedimentos automatizados de rastreamento de grânulos ou de patches. O rastreio de esferas rastreia múltiplas partículas redondas na amostra ao longo da série de inclinações, corrigindo as alterações de rotação e ampliação para cada imagem. O rastreio de manchas rastreia várias áreas da imagem ao longo da série de inclinações e, em seguida, combina os resultados. O software Inspect 3D oferece dois algoritmos clássicos para a reconstrução de volumes 3D: a retroprojeção ponderada (WBP) e a técnica de reconstrução iterativa simultânea (SIRT). Além disso, o Inspect 3D Software oferece uma reconstrução fácil de tomografia EDS com processamento simultâneo de ficheiros STEM e EDS, denominada tomografia bimodal HAADF-EDS (HEBT), que conduz a uma reconstrução elementar melhorada. As técnicas de reconstrução iterativa oferecidas pelo software Inspect 3D incluem; - Mínimos quadrados de gradiente conjugado (CGLS) - Maximização da expetativa (EM), na qual os artefactos de alongamento são significativamente reduzidos quando comparados com a reconstrução SIRT - Técnica de reconstrução algébrica simultânea (SART)
