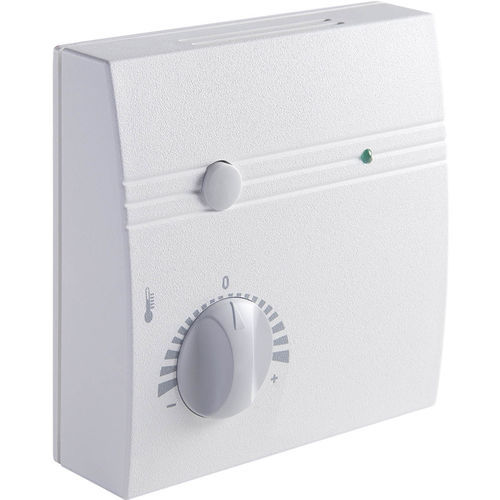

Controlador de temperatura com display LED WRF04 RC x RS485 Modbus

IP30para temperatura ambientepara montagem nivelada com superfície

O controlador de ambiente montado à superfície (com visor opcional) proporciona um controlo confortável e individual da temperatura em espaços habitacionais, quartos de hotel e de escritório. Os elementos de operação disponíveis são potenciómetros de ponto de regulação, interruptores rotativos para seleção do nível do ventilador, botões para ocupação e LEDs para feedback do estado. Dependendo do tipo, podem ser controladas válvulas proporcionais de 0...10 V ou de 2 pontos para aquecimento e arrefecimento. O terminal na parte de trás permite a pré-cablagem. - Aplicação/tipo : Controlador de ambiente - Objetivo: Controlo da climatização da sala, valores de medição - Valores medidos : temperatura - Interface : RS485 Modbus - Funções: controlo da temperatura, controlo da ventoinha, relé de aquecimento + arrefecimento, aquecimento + arrefecimento 0...10 V, relé de aquecimento, para controlar a válvula de controlo de 6 vias, arrefecimento 0...10 V, controlador integrado, presença - Funções de funcionamento: ajuste do ponto de ajuste da temperatura, ajuste do nível do ventilador, máx. 5 estágios, deteção de presença, feedback de estado via LED - Elementos de comando : potenciómetro (P), designação {[termómetro] - [escala] 0 [escala] +}, interrutor rotativo (S), designação {[pás do ventilador]}, 2 estágios do ventilador, designação {[escala] 0 I}, 3 estágios do ventilador, designação {[escala] 0 I II}, 4 estágios do ventilador, designação {[escala] 0 I II III}, 5 estágios do ventilador, designação {[escala] A 0 I II III}, botão (T) - Configuração: BUS, interruptores DIP - Tensão de saída: 0...10 V, 2x 0..10 V, carga mín. 10 kΩ, arrefecimento, aquecimento + arrefecimento ou para controlar válvula de controlo de 6 vias - Contacto de comutação de saída: 2x contacto NA, 1x aquecimento, 1x arrefecimento, 1x contacto NA, aquecimento, 1x triac de saída, aquecimento, 2x triac de saída, 1x aquecimento, 1x arrefecimento, carga máx. 3 A, para 24 V =/~, para 24 V ~, flutuante - Entrada: 2x entrada para contacto flutuante
