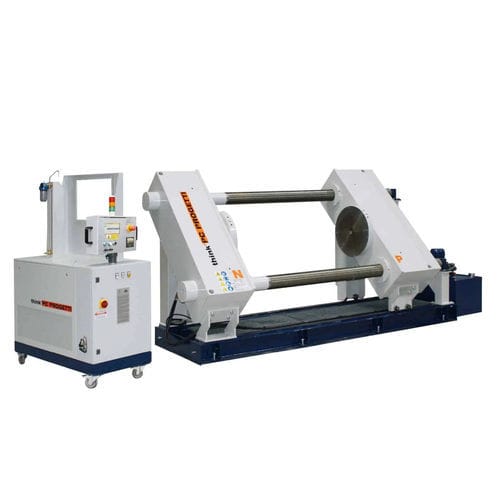

Banco de ensaio de pressão BO45-2CV/400

de longevidadede vazamentode fluxo

Equipamento de ensaio horizontal com estilo de fixação combinado: vedação radial interna e instalações de fixação por pressão. A ponte de reação móvel é movida por duas colunas aparafusadas que asseguram a ausência total de forças externas no corpo da válvula e um cilindro hidráulico pode efetuar o aperto por pressão com ou sem controlo proporcional. Esta prerrogativa torna-a compatível com as normas de ensaio internacionais mais difundidas. Um reservatório de água é instalado como reservatório de água para os procedimentos de teste. Podem ser instalados conjuntos completos de medidores de caudal (ver opção) para a realização de ensaios de estanquidade da sede em válvulas de controlo. O equipamento é controlado por um skid de pressurização SKA-100 FORÇA DE REACÇÃO: 400 TON (10% de aperto mínimo da prensa) (Ver tabela de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA : 2000mm COMPRIMENTO MÍNIMO DA VÁLVULA: 0mm LIMITE INTERNO DAS COLUNAS: 1400mm ALTURA DOS EIXOS DE CAUDAL: 1320 mm do solo RESERVATÓRIO DE ÁGUA DA CAVE: 900 litros TERMINAÇÕES ADMITIDAS: BW, SW, RF, RJ ESTILO DE FIXAÇÃO: Tipo 3 - Fixação radial interna combinada e fixação por pressão com controlo proporcional. DIMENSÕES : 3450(L) x 2000(P) x 2000(H)(Estrutura mecânica)
