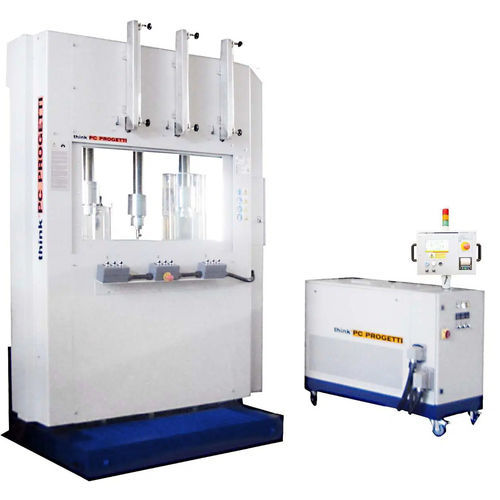

Banco de ensaio de pressão BVI-3CV/60

de vazamentoautomáticomanual

CARREGAMENTO VERTICAL, FIXAÇÃO COMBINADA - MEIOS DUPLOS (GÁS+H2O) CILINDRO DE CONTROLO PROPORCIONAL DA PRENSA + PARAFUSO 3 estações de teste vertical com estilo de fixação Nr.3 combinado. Cada local de teste tem a possibilidade de efetuar testes de GÁS debaixo de água com recipientes de água independentes movidos hidraulicamente. Cada recipiente de água tem um sistema de controlo da temperatura da água de 40°. O controlo proporcional da pinça de prensagem também está disponível; a força de prensagem é controlada automaticamente de acordo com a pressão da água no interior da válvula, e a carga resultante é reduzida a termos mínimos. A proteção em aço blindado com vidro à prova de bala garante o mais alto nível de segurança para os operadores e a melhor visão para a deteção de fugas de bolhas debaixo de água. A plataforma é controlada por um skid de pressurização SKA-100 FORÇA DE REACÇÃO: 60 TON 3x20 TON/parafuso (10% de aperto mínimo da prensa) (Ver tabelas de limites de trabalho) COMPRIMENTO MÁXIMO DA VÁLVULA: 500 mm COMPRIMENTO MÍNIMO DA VÁLVULA: 0 mm VASO DE IMERSÃO DE ÁGUA: D.290mm x 550H AQUECIMENTO DA ÁGUA : Automático 20 - 40°C TERMINAÇÕES PERMITIDAS : RF, RJ, BW, SW TIPO DE FIXAÇÃO : Tipo 3 - Combinado CONTROLO DA FORÇA DE CLAMPAGEM: Automático num intervalo de 5...100%, proporcional à pressão hidrostática no interior da válvula em teste. Reg. gai controlado pelo operador DIMENSÕES (MECH) : 1960L x 1040D x 2640 (H) / 2950 (H) MAX
