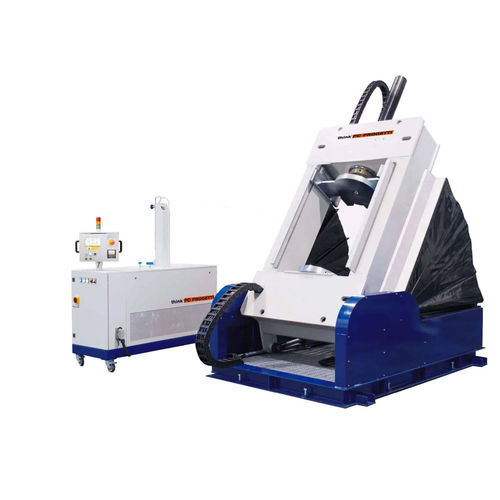

Banco de ensaio reclinável BOR-1V/200

de pressãode vazamentomanual

FIXAÇÃO DE TAMPÕES DE FURO COM CAPACIDADE DE INCLINAÇÃO DE 90 Equipamento de teste horizontal com estilo de fixação de tampões com furo: instalações de vedação radial interior. A ponte de reação móvel é movida por uma coluna aparafusada que assegura a ausência total de forças externas no corpo da válvula. Esta prerrogativa torna-o compatível com as normas de ensaio internacionais mais difundidas. Além disso, os eixos de fluxo da válvula podem ser inclinados em 90° de acordo com a posição de teste preferida pelo cliente. Um reservatório de água está instalado na cave como reservatório de água para os procedimentos de ensaio. O processo de teste é controlado pelo SKID de pressurização SKA-100. FORÇA DE REACÇÃO : 200 TON (ver quadro dos limites de trabalho) COMPRIMENTO MÁXIMO : 1000 mm COMPRIMENTO MÍNIMO : 100 mm LIMITE INTERNO DAS COLUNAS : 900 mm ALTURA DE CARGA : Horizontal 720 mm / Vertical 1020 mm ÂNGULO DE ROTAÇÃO : 90° RESERVATÓRIO DE ÁGUA DA CAVE : 600 litros TERMINAÇÕES AUTORIZADAS : RF, RTJ, BW, SW TIPO DE FIXAÇÃO : Tipo 2 - tampões de furo DIMENSÕES (MECH) : Horizontal: 1920(C) x 3500(P) x 970(A) mm Vertical: 2500(C) x 2820(P) x 3700(A) mm
