Unidade de guia linear com quatro carreiras de esferas recirculantes CSR series

15 mm20 mm25 mm

Visão geral do produto

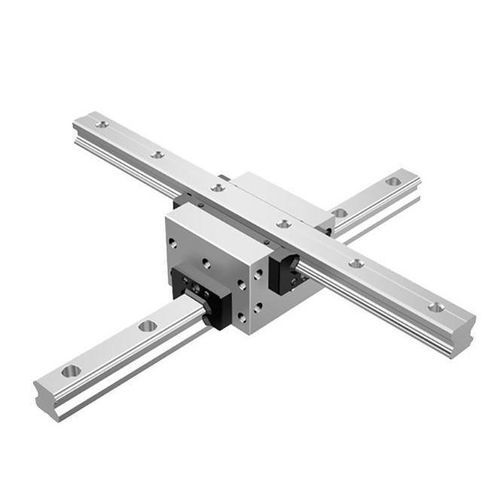

O guia LM do tipo integral (Modelo CSR) combina duas calhas LM e um único bloco LM para fornecer precisão ortogonal inerente, adequado para sistemas compactos de movimento X–Y. O bloco contém pistas de rolagem de quatro fileiras usinadas com precisão na calha e no bloco; as esferas circulam por placas terminais e são retidas por placas de retenção para que não caiam quando o bloco é removido.

Estrutura e características
A estrutura interna corresponde ao conceito comprovado do modelo HSR, mas integra duas calhas costas com costas para alcançar alta perpendicularidade. O bloco LM é usinado de forma que o erro de perpendicularidade de suas seis faces fique dentro de 2 μm por 100 mm.

• Carga igual em 4 direções: As esferas são dispostas em um ângulo de contato de 45° em quatro fileiras, fornecendo cargas nominais uniformes nas direções radial, radial inversa e lateral, para uso em qualquer orientação.
• Alta rigidez: A disposição equilibrada em quatro fileiras aumenta a rigidez à flexão. A rigidez é aproximadamente 50% maior do que a combinação de dois blocos HSR aparafusados costas com costas, tornando o CSR adequado para mesas X–Y de alta rigidez; o movimento retilíneo permanece suave mesmo com pré-carga.
• Opção de sela interna: Suporta configurações com sela interna para atender aos requisitos de instalação.

Tipos / Modelos

• Modelo CSR: Linha completa. Capacidade dinâmica básica C: 10,9 a 100 kN. Capacidade estática básica C0: 15,7 a 135 kN. Tamanhos: 15, 20, 25, 30, 35, 45.
• Modelo CSR-S: Tipo curto/compacto. Capacidade dinâmica básica C: 19,8 a 40,5 kN. Capacidade estática básica C0: 27,4 a 53,7 kN. Tamanhos: 20, 25, 30.

Notas dimensionais e de instalação
O comprimento L nas tabelas dimensionais inclui os acessórios de proteção contra contaminação (código UU ou SS). A instalação de outros acessórios de proteção ou equipamento de lubrificação aumenta o comprimento total do bloco. O comprimento máximo indicado é o comprimento máximo padrão de uma calha LM. O modelo CSR não está disponível com furo de lubrificação na superfície superior.

Comprimentos padrão e comprimentos máximos das calhas LM (resumo)
Unidade: mm
CSR 15 — Calha LM padrão (LO): 160, 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600. Passo padrão F: 60. G,g: 20. Comprimento máx.: 2200.
CSR 20 — Calha LM padrão (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1360, 1480, 1600, 1720, 1840, 1960, 2080, 2200. Passo padrão F: 60. G,g: 20. Comprimento máx.: 3000.
CSR 25 — Calha LM padrão (LO): 220, 280, 340, 400, 460, 520, 580, 640, 700, 760, 820, 940, 1000, 1060, 1120, 1180, 1240, 1300, 1360, 1420, 1480, 1540, 1600, 1720, 1840, 1960, 2080, 2200, 2320, 2440. Passo padrão F: 60. G,g: 20. Comprimento máx.: 3000.
CSR 30 — Calha LM padrão (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Passo padrão F: 80. G,g: 20. Comprimento máx.: 3000.
CSR 35 — Calha LM padrão (LO): 280, 360, 440, 520, 600, 680, 760, 840, 920, 1000, 1080, 1160, 1240, 1320, 1400, 1480, 1560, 1640, 1720, 1800, 1880, 1960, 2040, 2200, 2360, 2520, 2680, 2840, 3000. Passo padrão F: 80. G,g: 20. Comprimento máx.: 3000.
CSR 45 — Calha LM padrão (LO): 570, 675, 780, 885, 990, 1095, 1200, 1305, 1410, 1515, 1620, 1725, 1830, 1935, 2040, 2145, 2250, 2355, 2460, 2565, 2670, 2775, 2880, 2985, 3090. Passo padrão F: 105. G,g: 22,5. Comprimento máx.: 3090.

Tipo de calha LM com furação roscada (resumo)
CSR15 — Tipo K S1: M5, profundidade efetiva de rosca ℓ1: 8, Tipo W S2: M5 através
CSR20 — Tipo K S1: M6, profundidade efetiva de rosca ℓ1: 10, Tipo W S2: M6 através
CSR25 — Tipo K S1: M6, profundidade efetiva de rosca ℓ1: 12, Tipo W S2: -
CSR30 — Tipo K S1: M8, profundidade efetiva de rosca ℓ1: 15, Tipo W S2: -
CSR35 — Tipo K S1: M8, profundidade efetiva de rosca ℓ1: 17, Tipo W S2: -
CSR45 — Tipo K S1: M12, profundidade efetiva de rosca ℓ1: 24, Tipo W S2: -

Notas
O comprimento L nas tabelas inclui acessórios de proteção contra contaminação (UU ou SS). Os comprimentos máximos indicados são os máximos padrão para cada modelo; calhas mais longas podem ser emendadas, mas isso pode afetar precisão e estabilidade. Este modelo não está disponível com furo de lubrificação na superfície superior.
