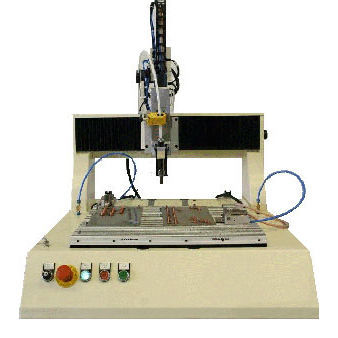

Máquina estacionária de solda a arco elétrico
por descarga capacitivaautomáticade pinos

máquina estacionária de solda a arco elétrico
máquina estacionária de solda a arco elétrico
Guardar nos favoritos
Comparar


Características

Técnica
a arco elétrico, por descarga capacitiva
Modo de funcionamento
automática
Aplicações
de pinos
Outras características
CNC, compacta, pneumática
Frequência de saída

50 Hz

Espessura das peças a soldar

MÍN: 3 mm
(0,1 in)

MÁX: 8 mm
(0,3 in)

Descrição

Soldador de pinos CNC 500 x 300 mm O sistema desenvolvido é um sistema de posicionamento do tipo bancada muito compacto controlado por CNC para a produção automática de solda de pinos. Este sistema tem a capacidade de carregar e soldar automaticamente pinos de Ø 3 mm a Ø 8 mm numa área de processo de 500 X 300 mm dentro de uma tolerância de precisão de 0,2 mm. Operação rentável já com pequenas e médias quantidades. O sistema inclui uma válvula pneumática para fixação automática do produto. Especificações Técnicas Alcance de soldagem: Ø 3 - Ø 8 mm Âmbito de viagem: Eixo X: 500 mm / Eixo Y: 300 mm Área de fixação Placa de ranhura em T: 540 x 340 mm com 15 dentes em "T" Eixo X-Y: rolamento em bucha esférica de esferas e guias deslizantes Eixo Z: Pneumático Standard / Motorizado em opção Precisão no posicionamento: +/- 0,2 mm Repetindo a precisão: +/- 0,1 mm Resolução:: +/- 0,025 mm Taxa máxima de travessia: 8 m/min Cabeça de soldagem: 1 cabeça de soldagem (Capacitores de Descarga ou Ciclo Curto) Fornecimento de rede: 230 VCA ± 10% (50 Hz) Tamanho (l x a x l): 1000x1000x1000 mm Actuações: motores passo-a-passo Manuseio amigável: operação e criação de programas através de um menu exibição de texto e ecrã táctil Opcional: - Alimentação manual e/ou automática dos pinos

---
