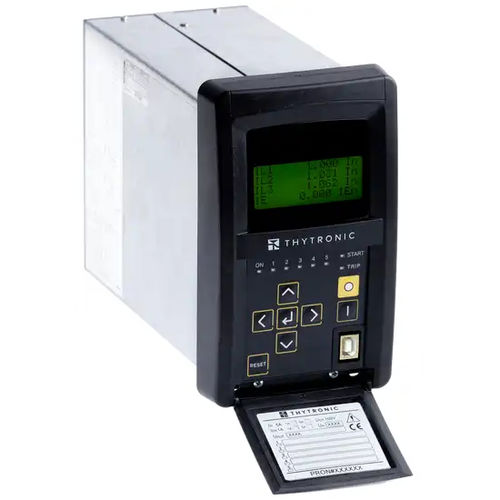

Relé de proteção de sobretensão NA60

de subtensãoCApara alimentador

O relé tipo NA60 pode ser tipicamente utilizado em redes radiais ou de malha MT e BT como proteção de alimentadores ou transformadores de potência: em alimentadores radiais, anelares e paralelos de qualquer comprimento em sistemas de bobina Petersen solidamente aterrados, não aterrados, e/ou sistemas de resistência aterrados em geradores conectados em paralelo no mesmo barramento Além disso, as funções de subtensão e sobretensão são fornecidas como proteções ou controles de tensão. O relé NA60 pode ser enviado com circuitos para corrente de fase de entrada adequados para TCs e TPs tradicionais, ou dispositivos combinados ThySensor. ELEMENTOS PADRÃO DE PROTEÇÃO E CONTROLE - Sob Tensão - Transformador de Imagem Térmica - Sobrecorrente de fase lado H e lado L - Sobrecorrente residual máxima - Sobrevoltagem - Sobretensão residual - Sobrecorrente direcional de fase (permissão volumétrica) - Sobrecorrente direcional de terra - Falha do disjuntor - Supervisão de CT - Supervisão de VT - Supervisão do Circuito de Viagem SW PACK CONFIGURAÇÃO OPCIONAL - Termal com Sondas Pt100 - Entradas de corrente trifásica e uma entrada de corrente residual, com correntes nominais selecionáveis independentemente em 1 A ou 5 interruptores DIP Athrough. - Entradas de tensão trifásicas com tensões nominais programáveis dentro da faixa 50...130 V (UR =100 V) ou 200...520 V (UR =400 V) e uma entrada de tensão residual, com tensão nominal programável dentro da faixa 50...130 V (UER =100 V). - Entradas de corrente trifásica, com 630 A de corrente nominal (primária). - Uma entrada de corrente residual, com correntes nominais selecionáveis independentemente a 1 A ou 5 A através de interruptores DIP. - Três entradas de tensão fase com tensão nominal de 20/√3 kV (primária); a tensão residual foi obtida por medidas de cálculo vectorial das tensões de fase
