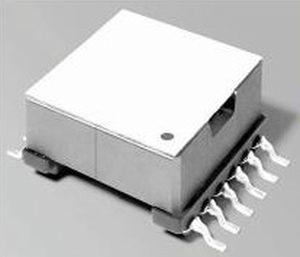

Transformador de isolamento YCEFD series

encapsuladopara telecomunicaçõescom núcleo de ferrita

- Concebido para cumprir a norma 30 W PoE IEEE 802.3at-2009. Opérâtes a 250 kHz com entrada de 36-72 Volts. - 1500 Vrms, um minuto de isolamento, primário e polarização para secundário - Saída de bobinas de polarização: 12 V; saída de sincronização do enrolamento: 5 V Material do núcleo Ferrite Terminações RoHS estanho-prata sobre estanho sobre níquel sobre bronze fosforoso. Outras terminações disponíveis a um custo adicional. Peso 10,1 -10,7 g Temperatura ambiente -40°C a +125°C Temperatura de armazenamento Componente: -40°C a +125°C. Embalagem da fita e bobina: -40°C a +80°C Resistência ao calor de soldagem Máx. três refluxos de 40 segundos a +260°C, peças resfriadas à temperatura ambiente entre ciclos Nível de Sensibilidade à Umidade (MSL) 1 (vida útil ilimitada a <30°C / 85% de umidade relativa) 1. A indutância é medida a 250 kHz, 0,2 Vrms, 0 Adc. 2. O DCR para o primário e secundário é com os enrolamentos ligados em paralelo. 3. A indutância de fugas é para os enrolamentos primários com os enrolamentos secundários em curto-circuito. 4. A razão de viragem é com os enrolamentos primários e os secundários ligados em paralelo. 5. Estes indutores são recomendados para uma corrente de ondulação de 30%. Ondulação inferior a 30% pode requerer o uso de indutores fisicamente maiores. Permitir que a corrente de ondulação mais elevada faça uso de indutores mais pequenos pode criar um risco de corrente de saída descontínua. 6. Faixa de temperatura de operação -40°C a +125°C. 7. Especificações eléctricas a 25°C. Consulte o Doc 362 "Soldagem de componentes de montagem de superfície" antes de soldar.
