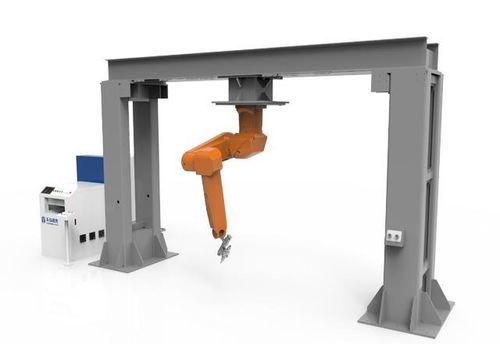

Máquina de corte a laser TH-RCF series

a laser de fibraa laser 3Dpara aço inoxidável

Visão geral
Máquina de corte a laser 3D com fibra projetada para corte 3D de alta velocidade de chapas metálicas de espessura média e fina, como aço carbono e aço inoxidável. A espessura e a velocidade de corte dependem da potência do laser e das propriedades do material. Indicada para linhas de produção automatizadas e geometrias de peças complexas.

Características

• Integração de sistema de corte a laser de fibra com robô industrial de seis eixos para corte de trajetória 3D
• Duas configurações estruturais principais: floor-standing e top-mounted
• Marcas de robôs recomendadas: ABB e Staubli; compatível com outros robôs industriais
• Banco de corte 3D e mecanismos de posicionamento/aperto personalizáveis conforme as peças
• Capacidade de alternar entre funções de corte a laser por fibra e soldagem a laser para maior flexibilidade de processo
• Opção de configuração com dois robôs para corte de tubos de forma especial e perfis complexos

Exposição de amostras
Amostras de corte que demonstram a capacidade de corte 3D, qualidade de borda e geometrias típicas são fornecidas como referência.

Especificações técnicas

• Nome do produto: 3D Laser Cutting Machine
• ID do produto: 1475857268568903680
• Modelo(s): TH-RCF1550A, TH-RCF2010S
• Potência do laser: 500W ~ 1500W
• Marca e modelo do robô: ABB IRB2400 (TH-RCF1550A); Staubli RX160L (TH-RCF2010S)
• Raio de trabalho do robô: 1550mm (TH-RCF1550A); 2010mm (TH-RCF2010S)
• Precisão de trajetória do robô: 0.15mm (TH-RCF1550A); 0.14mm (TH-RCF2010S)
• Repetibilidade do robô: 0.06mm (TH-RCF1550A); 0.05mm (TH-RCF2010S)
• Carga nominal do robô: 20Kg (TH-RCF1550A); 14Kg (TH-RCF2010S)
• Peso do robô: 380Kg (TH-RCF1550A); 250Kg (TH-RCF2010S)
