Extensômetro de curso longo Model 100R

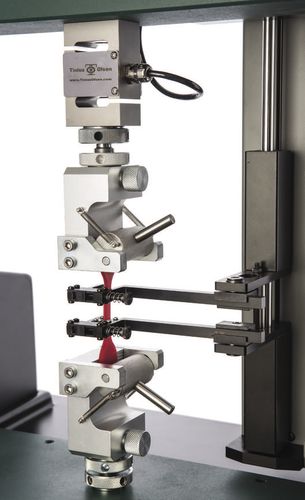

O Tinius Olsen modelo 100R é um extensômetro de alto alongamento projetado para medir o 'estiramento' de uma ampla gama de materiais, incluindo elastômeros e plásticos não rígidos. O comprimento de medição inicial, ou comprimento do medidor, pode ser alterado para se adequar ao tamanho da amostra ou ao padrão de teste que está sendo aplicado. O projeto exclusivo garante uma força de rastreamento extremamente baixa para testar materiais sensíveis, bem como uma construção robusta que pode facilmente suportar as altas forças de liberação e energias de ruptura com certos espécimes. O projeto também incorpora um método simples, mas eficaz, com o qual os seguidores do extensômetro são anexados ao espécime, permitindo uma rápida rendimento dos testes. A extensão é medida através da fixação de duas pinças extensométricas contrabalanceadas ao amostra num calibre de comprimento pré-seleccionado. Quando forças de tração são aplicadas ao pela máquina de ensaio, mede-se a menor alteração no comprimento do gabarito por um codificador óptico. Os sinais do codificador óptico são alimentados no condicionador de sinais interface para processamento. O extensômetro 100R pode ser montado em todos os tamanhos de máquinas de teste de materiais acionadas por parafusos.
