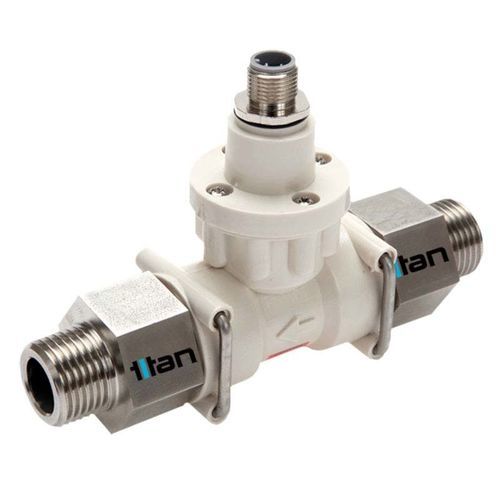

Medidor de vazão de turbina FT2

volumétricopara águapara águas residuais

Visão geral
O FT2 é um caudalímetro de turbina de detecção óptica multi-faixa, concebido para medição precisa de caudais líquidos baixos a médios. Possui uma turbina de baixa inércia apoiada em rolamentos de safira dentro de um corpo químico resistente em PPS, nove faixas de caudal, saída por impulso e proteção IP65. Calibração individual rastreável e opções OEM de conexões facilitam a integração em linhas de produção e instrumentação industrial.

Ideal para

• Testes de laboratório e bancadas de ensaio
• Sistemas de refrigeração e controlo térmico
• Instalações de fabricação de semicondutores
• Tratamento de água e efluentes
• Medição de líquidos de baixa viscosidade

Características

• Sensor óptico
• Corpo em PPS não metálico para resistência química
• Rolamentos de safira para baixa inércia
• Nove faixas de 0.02 a 160 L/min
• Saída por impulso com fatores K aproximados por faixa
• Precisão típica 1.0–1.5% FSD conforme a faixa
• Repetibilidade 0.1%
• Pressão nominal 15 bar
• Proteção IP65
• Vedante padrão Viton™ (outras opções disponíveis)
• Alimentação 7.5–24 Vdc (óptico 7–24Vdc)
• Temperatura máxima do fluido 80°C

Tabela técnica (Model · Flow Range L/Min · Linearity % FSD · Typical Frequency Hz · Approx 'K' Factor)
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240

Especificações técnicas

• Família de modelos: FT2 (Flow Transducer)
• Detecção: sensor óptico
• Material do corpo: polímero não metálico PPS
• Rolamentos: safira
• Faixas de caudal: nove faixas de 0.02 a 160 L/min (ver tabela)
• Linearidade: tip. 1.0–1.5% FSD conforme a faixa
• Repetibilidade: 0.1%
• Saída: impulso
• Pressão nominal: 15 bar
• Proteção de entrada: IP65
• Material do vedante (padrão): Viton™ (opções: nitrilo, EPDM, especial)
• Tensão de alimentação: 7.5 a 24 Vdc (óptico 7–24Vdc)
• Temperatura máxima do fluido: 80°C
• Tamanhos de ligação (opções): 1/4" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, mangueira 8mm, mangueira 13mm
• Materiais de ligação (opções): Latão, Aço inox 316, PVC (60°C max), PVDF
• Opções de ligação elétrica: vedante de borracha, ficha 4 pinos, prensa-cabos IP67
• Calibração individual rastreável fornecida
• Opções OEM: conexões e cabos/conectores personalizados para encomendas em quantidade
