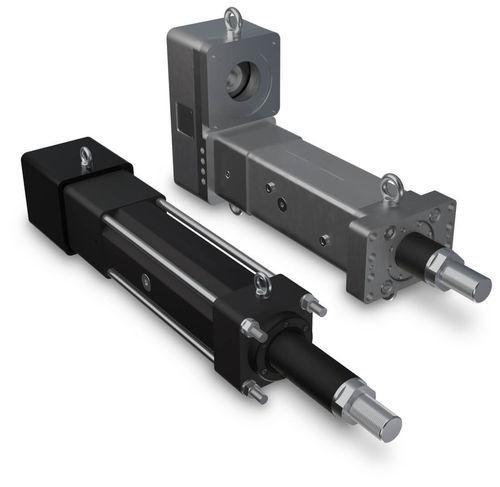

Atuador elétrico RSX50

linearcom fuso de rolos planetáriosrobusto

Visão geral
A família RSX de atuadores lineares elétricos de força extremamente alta é uma alternativa aos cilindros hidráulicos em aplicações industriais exigentes. Longa vida útil e precisão são alcançadas com parafusos de rolos planetários de alta precisão e carcaças anodizadas tipo III.

Destaques principais

• Forças até 100.000 lbf (445 kN)
• Cursos até 59 in (1.500 mm)
• Disponível com acionamento por fuso de esferas ou fuso de rolos planetários
• Carcaça em alumínio anodizado tipo III para ambientes severos
• Opção IP67 para proteção contra poeira e água

Características

• Opções de fuso: esferas ou rolos planetários conforme a aplicação
• Carcaça em alumínio anodizado tipo III
• Recurso padrão anti-rotação da haste de empuxo
• Opção IP67 para proteção contra infiltração
• Compatível com servomotores e redutores (tamanhos de quadro aprox. até 290 mm)
• Opção para alimentação com revestimento epóxi branco e haste em aço inoxidável
• Variantes preenchidas com óleo / refrigeradas a óleo para aplicações de alta velocidade e alto ciclo de trabalho

Especificações (resumo)
Tamanhos RSX: RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
Curso máximo (in / mm): 59 (1.500) | 59 (1.500) | 50 (1.270) | 26 (660) | 26 (660) | 25 (630)
Força máxima (lbf / kN): 20.000 (89) | 30.000 (133) | 40.000 (178) | 50.000 (222) | 66.000 (294)* | 100.000 (445)
Velocidade máxima (in/sec / mm/sec): 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

Notas
Atualizações recentes de nomenclatura: RSX096 renomeado para RSX15 e RSX128 renomeado para RSX25. *A força máxima do RSX33P aplica-se apenas na extensão.

Características / Especificações técnicas

• Capacidade de força: até 100.000 lbf (445 kN) dependendo do tamanho e configuração
• Curso máximo: até 59 in (1.500 mm) em tamanhos selecionados
• Opções de fuso: fusos de rolos planetários (alta precisão) e fusos de esferas
• Velocidades máximas típicas: até 30 in/sec (760 mm/sec) para vários tamanhos; tamanhos maiores têm velocidades máximas menores
• Carcaça: alumínio anodizado tipo III
• Proteção de entrada: opção IP67 disponível
• Recurso mecânico padrão: anti-rotação da haste de empuxo
• Opções: variantes preenchidas com óleo / refrigeradas a óleo, revestimento epóxi branco para uso alimentar, haste em aço inoxidável
• Compatibilidade de motor: projetado para funcionar com servomotores e redutores (tamanhos de quadro até ~290 mm)
• Documentação disponível: brochuras, flyer, manual do produto e folha de peças com dados de pedido e dimensionamento
