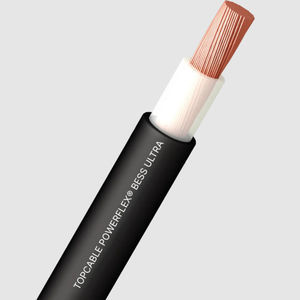

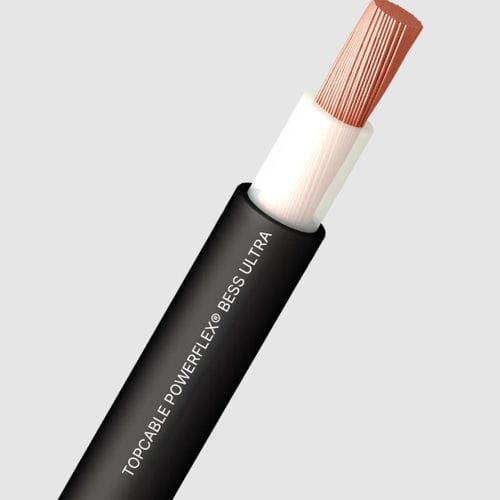

Cabo de alimentação POWERFLEX® BESS ULTRA

resistente a impactosresistente a óleoresistente a UV

Resumo
POWERFLEX® BESS ULTRA 1,8/3kV é um cabo de potência extra flexível concebido para sistemas de armazenamento de energia em baterias (BESS) exigentes e instalações de rede críticas. A sua flexibilidade facilita a instalação em percursos complexos ou espaços reduzidos, oferecendo isolamento e bainha adequados para exterior, enterrado e condutas.

Aplicações típicas

• Distribuição principal CC: consolidação de energia de múltiplos racks de baterias para o barramento CC central com isolamento robusto e propriedades retardantes de chama.
• Conexões entre células e módulos: cabeamento interno entre células e módulos dentro de armários e racks para transferência segura de CC.
• Integração AC e ligação à rede: ligações entre o inversor do sistema de baterias e a instalação ou rede para exportação e sincronização estáveis.

Construção

• Condutor: Cobre, classe 5 (flexível) e classe 6 (ultra-flexível) até 150 mm².
• Isolamento: XLPE, cor natural.
• Bainha exterior: PVC (flexível), cor preta.

Normas e conformidade

• De acordo com IEC 60502-1.
• Normas e aprovações: CE; RoHS.
• Regulamento dos Produtos de Construção: classificação de reação ao fogo Eca (EN 50575).

Características principais

• Desempenho elétrico: Tensão de projeto 1,8/3 (3,6) kV AC; 4,5 (5,4) kV DC.
• Desempenho térmico: Temperatura máxima do condutor 90°C; temperatura máxima em curto-circuito 250°C (máx. 5 s); temperatura mínima de serviço -40°C (instalações fixas e protegidas); temperatura mínima de instalação e manuseio 0°C (superfície do cabo).
• Desempenho ao fogo: Não propagação de chama segundo EN 60332-1 e IEC 60332-1; CPR reação ao fogo: Eca (EN 50575); emissões reduzidas de halogéneos (Cloro <15%).
• Desempenho mecânico: Raio mínimo de curvatura durante a instalação 5× diâmetro (≤ 50 mm) e 6× diâmetro (> 50 mm); resistência ao impacto AG2 (gravidade média).
• Desempenho ambiental: Boa resistência química e a óleos; resistente a UV (UNE 211605); resistência à água: AD8 (imersão).
• Condições de instalação: Adequado para exterior, enterrado, em conduta e em bandeja; pode ser instalado ao ar livre e enterrado sem proteção adicional.
• Outro: Marcação por metro.

Aviso legal
As informações fornecidas são apenas para referência e não têm carácter vinculativo. Especificações, valores e dados técnicos podem ser alterados sem aviso prévio. A ficha técnica PDF oficial é a fonte autorizada para dados de produto verificados.

Especificações técnicas

• Família de produto: POWERFLEX® BESS ULTRA
• Tensão de projeto (AC): 1,8/3 (3,6) kV
• Tensão de projeto (DC): 4,5 (5,4) kV
• Material e classe do condutor: Cobre classe 5 e classe 6 até 150 mm²
• Material de isolamento: XLPE (natural)
• Material da bainha exterior: PVC (flexível), preto
• Normas: IEC 60502-1; CE; RoHS
• CPR reação ao fogo: Eca (EN 50575)
• Valores térmicos: max condutor 90°C; curto-circuito 250°C (máx. 5 s); serviço -40°C; instalação 0°C
• Mecânica: raio de curvatura 5× (≤50 mm) / 6× (>50 mm); impacto AG2
• Ambiental: resistente a UV (UNE 211605); imersão AD8; boa resistência química e a óleos
