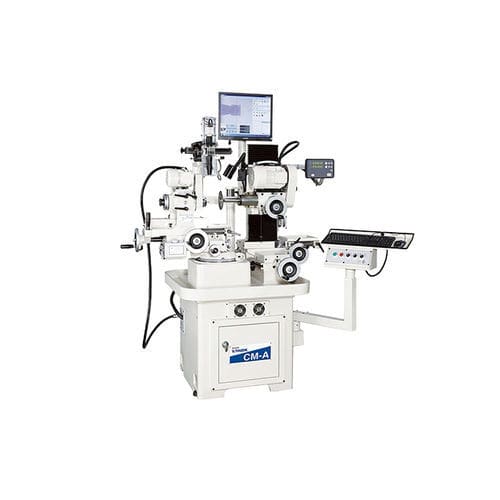

Retífica de ferramentas CM-A

verticalhorizontal

Máx. Diâmetro de oscilação - 304 mm Diâmetro máx. Diâmetro de trabalho da pinça - 32 mm Min. Diâmetro de trabalho da pinça - 5 mm Máx. Ângulo da espiral - 60º Máx. Distância entre o nariz do fuso e o centro do cabeçote móvel - 100 mm, 152 mm Cabeça da mó Diâmetro de retificação - 100 mm Cabeça de trabalho Curso do carro - 130 mm Deslocação do carro - 100 mm Frente do centro - 50 mm Traseira do centro - 50 mm Ajuste do ângulo da cabeça de trabalho Rotação do plano horizontal - ±105º(210º) Rotação do plano vertical - ±40º Cabeça de rebolo Curso de deslizamento longitudinal - 110 mm Curso do carro vertical - 240 mm Curso do carro transversal - 170 mm Máquina C x L x A - 2100 x 1150 x 2050 mm
