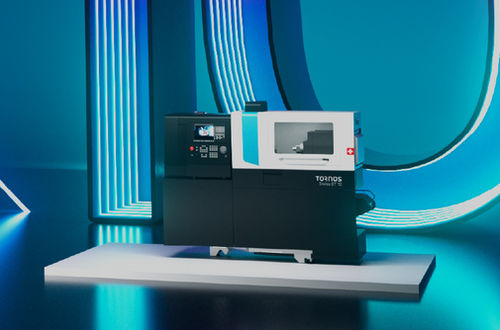

Torno tipo suíço CNC Swiss DT series

para produção de peças pequenaspara peças pequenaspara linha de produção

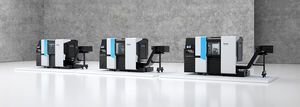

Visão geral Os Swiss DT 7 e Swiss DT 10 são tornos com cabeçote deslizante do tipo Swiss destinados à produção de peças pequenas com alta precisão. Oferecem área de ocupação compacta (≈25% menor que máquinas de 6 eixos comparáveis), configurações modulares e até 33 ferramentas para reduzir o tempo de usinagem mantendo precisão repetível. Fusos de ar de alta frequência e potências otimizadas permitem ciclos mais rápidos e acabamentos finos, adequados para Eletrónica, Automotivo, Médico & Dental e Micromecânica.

Principais benefícios

• Área de ocupação compacta para células de produção com espaço limitado
• Configurações modulares escaláveis conforme requisitos do processo
• Até 33 ferramentas com até 8 ferramentas rotativas para capacidade multiprocessos
• Aproximadamente 10% de redução no tempo de ciclo vs. geração anterior
• Alta repetibilidade para consistência lote a lote

Médico & Dental

• Precisão Swiss para geometrias médicas e dentais complexas
• Trocas mais rápidas (≈15% menos tempo de setup) para produção personalizada ou de pequenas séries
• Repetibilidade adequada para componentes de qualidade cirúrgica

Micromecânica

• Precisão ao nível de mícron para componentes minúsculos
• Capacidade de 33 ferramentas permitindo torneamento, fresamento e furação combinados
• Adequado para pequenos eixos de engrenagem, micro-parafusos e outras peças diminutas

Eletrónica

• Plataforma projetada para componentes eletrónicos de precisão e conectores
• Fusos de alta frequência facilitam acabamentos finos e tolerâncias apertadas
• Construção compacta integra-se facilmente em linhas de produção modernas

Automotivo

• Projetado para peças pequenas de alta produção e tolerâncias apertadas, como conectores e casquilhos
• Alta produtividade com tempos de ciclo curtos e precisão repetível
• Opções modulares permitem layouts de ferramental específicos para o processo

Dados técnicos (tabela resumo) Swiss DT | | 7/6 | 10/6
Diâmetro | | mm/in | 7 / 0,276 | 10 / 0,39
Comprimento padrão da peça com guia de bucha | | | 185 / 7,28 | 185 / 7,28
Número máximo de ferramentas | | | 33 | 33
Número máximo de ferramentas rotativas | | | 8 | 8
Eixo B plug-and-play | | | - | -
Potência do fuso (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Potência do fuso contra (S1/S6) | kW/hp | | 4,0 (5,0) / 5,36 (6,70) | 4,0 (5,0) / 5,36 (6,70)
Guia de bucha acionada diretamente | | | Não | Não

Caracteristicas / especificações técnicas

• Modelos: Swiss DT 7 e Swiss DT 10 (série Swiss DT)
• Capacidade de diâmetro: Swiss DT 7 = 7 mm (0,276 in); Swiss DT 10 = 10 mm (0,39 in)
• Comprimento padrão da peça com guia de bucha: 185 mm (7,28 in)
• Número máximo de ferramentas: 33
• Número máximo de ferramentas rotativas: 8
• Eixo B plug-and-play: não fornecido (-)
• Potência do fuso (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp (fuso principal e contra-fuso)
• Potência contra-fuso (S1/S6): 4,0 (5,0) kW / 5,36 (6,70) hp
• Guia de bucha acionada diretamente: Não
• Capacidade de até 33 ferramentas para operações versáteis e até 8 ferramentas rotativas
• Fusos de ar de alta frequência para acabamentos finos e usinagem de precisão
• Área de ocupação compacta (≈25% menor que máquinas de 6 eixos comparáveis)
• Projetado para produção em Eletrónica, Automotivo, Médico & Dental e Micromecânica
