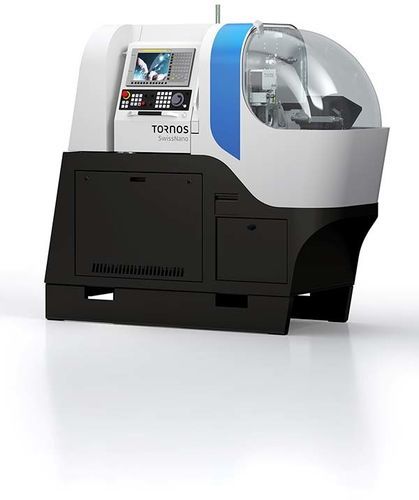

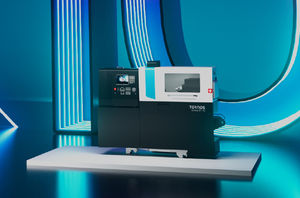

Torno tipo suíço CNC SwissNano

de 6 eixospara produção de peças pequenaspara peças pequenas

Visão geral Projetado para produção de precisão micro e nano de peças de pequeno diâmetro. Cinemática e equilíbrio térmico otimizados para rápida estabilização e precisão repetível. Aceita barras de até 10 mm e comprimentos de peça até 100 mm. Compatível com o software Tornos Active Chip Breaker Plus para aumentar a autonomia em produção.

Principais vantagens

• Precisão notável para relojoaria e microcomponentes
• Cinemática multifunção para torneamento, furação, corte/desbaste e desbaste/acabamento
• Excelente acessibilidade para ajustes rápidos
• Suporta guia fixa, guia rotativa ou operação sem guia
• Área ocupada compacta: 1,1 m à frente com alimentador; largura 0,65 m

Descrição do produto O SwissNano foi concebido para produzir peças muito pequenas com elevados níveis de acabamento e controlo dimensional. A sua cinemática permite fabricar componentes complexos de movimentos de relógio e outras micropeças, combinando operações de torneamento e fresamento com excelente qualidade de superfície. O projeto foca o equilíbrio e gestão térmica para atingir rapidamente a temperatura de funcionamento e garantir resultados consistentes em produção em série.

Variantes e tabela chave (por modelo)
SwissNano 4 — Diâmetro máximo (mm): 4 — Eixos lineares: 6 — Eixos C: 2 — Sistemas de ferramentas independentes: 2 — Total de posições de ferramenta: 12 — Posições para ferramentas rotativas: 4
SwissNano 7 — Diâmetro máximo (mm): 7 — Eixos lineares: 6 — Eixos C: 2 — Sistemas de ferramentas independentes: 2 — Total de posições de ferramenta: 24 — Posições para ferramentas rotativas: 10
SwissNano 10 — Diâmetro máximo (mm): 10 — Eixos lineares: 6 — Eixos C: 2 — Sistemas de ferramentas independentes: 2 — Total de posições de ferramenta: 24 — Posições para ferramentas rotativas: 10

Notas técnicas e de utilização adicionais

• Cinemática projetada para componentes micro com acabamentos superiores
• Estrutura equilibrada e controlo térmico para estabilização rápida
• Suporta operação traseira com até 2 ferramentas motorizadas para aumentar a complexidade das peças
• Preparado para alta pressão para condições exigentes de evacuação de cavacos

Especificações técnicas

• Série / nome: SwissNano
• Diâmetro máximo de barra: até 10 mm (SwissNano 10)
• Comprimento máximo de peça: até 100 mm
• Aumento de produtividade: até 40% (declaração do fabricante)
• Número de eixos lineares: 6
• Número de eixos C: 2
• Sistemas de ferramentas independentes: 2
• Total de posições de ferramenta: 12 (modelo 4) / 24 (modelos 7 & 10)
• Posições para ferramentas rotativas: 4 (modelo 4) / 10 (modelos 7 & 10)
• Opções de guia: fixa, rotativa ou sem guia
• Área ocupada: 1,1 m à frente com alimentador; largura 0,65 m
• Compatibilidade de software: Tornos Active Chip Breaker Plus
