Centro de usinagem CNC de 3 eixos SB216
verticaltipo ponteCAT50

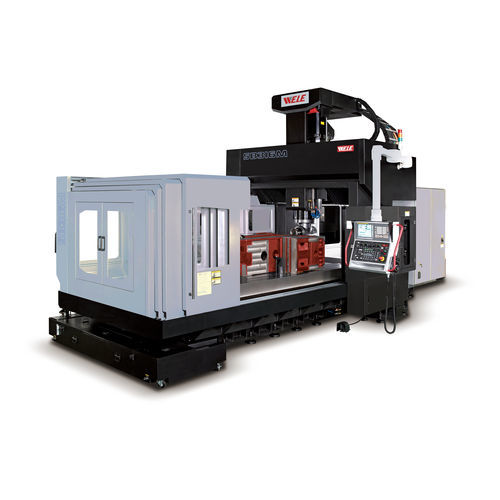

Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50 - imagem - 2
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50 - imagem - 3
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50 - imagem - 4
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50 - imagem - 5
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50 - imagem - 6
Centro de usinagem CNC de 3 eixos - SB216 - Toyoda Machine Works - vertical / tipo ponte / CAT50 - imagem - 7
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Estrutura
tipo ponte
Cone
CAT50
Número de ferramentas
60 ferramentas, 32 ferramentas, 120 ferramentas
Aplicações
para trabalhos pesados
Outras características
de alta velocidade, de alta produtividade, de alta potência
Curso X

2.120 mm
(83,46 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

2.300 mm
(90,55 in)

Velocidade de rotação

5.000 rpm, 6.000 rpm
(31.416 rad.min-1, 37.699 rad.min-1)

Potência

22 kW, 26 kW, 30 kW
(29,91 hp, 35,35 hp, 40,79 hp)

Velocidade de avanço no eixo X

24.000 mm/min
(15,75 in/s)

Velocidade de avanço no eixo Y

24.000 mm/min
(15,75 in/s)

Velocidade de avanço no eixo Z

24.000 mm/min
(15,75 in/s)

Capacidade máx. da mesa

8.000 kg
(17.637 lb)

Peso total

22.000 kg
(48.501,7 lb)

Comprimento total

6.250 mm
(246,1 in)

Largura total

4.650 mm
(183,1 in)

Altura total

4.350 mm
(171,3 in)

Descrição

Potência e resistência para trabalhos pesados que exigem precisão e alta produtividade. A SB216 é uma máquina de ponte ferroviária fixa concebida para aplicações de corte pesado. Esta máquina possui guias de rolos, um sistema de contrapeso hidráulico no cabeçote, e um potente fuso. Estas características permitem cortes altamente precisos e precisos sem sacrificar a velocidade. O modelo SB216YM alargou o percurso do eixo Y com capacidades de maquinação de 5 faces para permitir a maquinação de peças complexas. Esta máquina apresenta mudanças automáticas de ferramentas nas orientações verticais e horizontais e oferece fixação automática do cabeçote. As opções de cabeçote incluem 30 graus, 90 graus, extensão, e universal manual.

---

Tradução automática  (ver texto original em inglês)

VÍDEO
