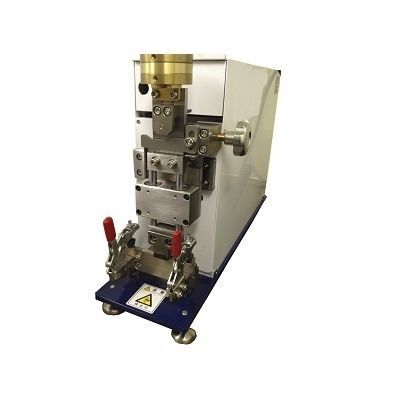

Abrasímetro B-1

O peso padrão especificado é aplicado verticalmente à agulha do aparelho de teste, e a agulha raspa as amostras de isolamento na direção do seu comprimento. O aparelho de teste mede o número de ciclos até que essas amostras estejam desgastadas e os seus fios eléctricos apareçam. Assim que a agulha desgastar as amostras e entrar em contacto com os seus fios, o ensaio é interrompido. Após a conclusão de um ensaio, o operador tem de deslocar as amostras 100 mm no sentido do comprimento, rodá-las 90 graus e fixá-las, e repetir o ensaio para o ciclo de ensaio até que a agulha contacte os fios. Estes procedimentos têm de ser repetidos quatro vezes no total (uma rotação na direção axial). O ciclo mínimo de ensaio é considerado como um ciclo de abrasão. A norma especifica que a agulha tem de ser substituída por cada amostra. ISO 6722-1 - Veículos rodoviários - Cabos monocondutores de 60 V e 600 V - Parte 1: Dimensões, métodos de ensaio e requisitos para cabos condutores de cobre Diâmetro da agulha - ∅0,45±0,01mm (Nota: a agulha não é fornecida) Dimensões do espécime - ∅7mm ou menos Base do espécime - Profundidade da ranhura 0.4mm e 0.8mm (2 tipos) Velocidade de abrasão - 55 vezes/min. (Nota: Ajustável de 50 a 60 vezes/min. na expedição) Distância de abertura - 15,5±1mm Força vertical - 4N, 7N Contador - Contador eletrónico, 6 dígitos Fonte de alimentação - Monofásica, AC100V, 50/60Hz, 0,3kVA (ou especificar) Dimensões - W135 × D440 × H310mm Peso - Aprox. 25kg
