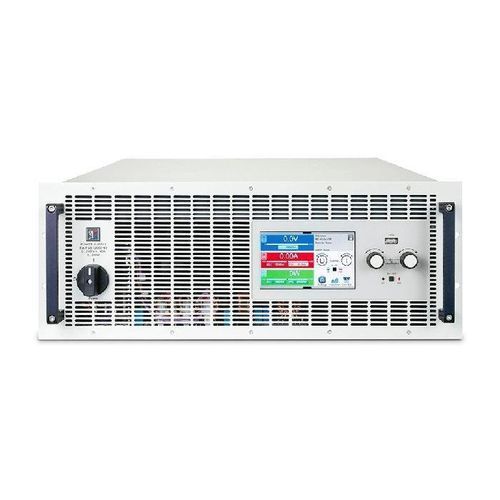

Fonte de alimentação elétrica 4U EA-PSB 10080-1000 4U

CCreguladade corrente constante

Visão geral do produto
O EA-PSB 10080-1000 4U é uma fonte de alimentação CC bidirecional programável em formato rack 4U que combina uma fonte CC de precisão e uma carga eletrônica regenerativa numa única unidade. Projetado para aplicações exigentes como testes de baterias de alta corrente, simulação fotovoltaica (PV) e testes de células a combustível, oferece recuperação de energia para reduzir custos operacionais e carga térmica.

Principais características

• Potência bidirecional e recuperação de energia: Opera tanto como fonte CC quanto como carga eletrônica regenerativa; em modo sink recupera energia com até 95,5% de eficiência e a devolve à rede, com comutação automática no cruzamento por zero.
• Alta potência e corrente de saída: Até 30 kW contínuos com faixa de tensão 0–80 V e corrente 0–1000 A, adequado para testes de dispositivos de alta potência e conjuntos de baterias.
• Programabilidade e controlo avançados: Ecrã táctil TFT a cores de 5 polegadas (HMI), dois botões rotativos programáveis e interfaces remotas incluindo USB, Ethernet, analógico isolado 0–5 V / 0–10 V e módulos digitais plug-in opcionais (CAN, CANopen, Profibus, Profinet, ModBus TCP, EtherCAT, RS232).
• Gerador de funções integrado: Gerador incorporado para formas de onda complexas (seno, triângulo, retângulo, trapézio, arbitrária) e sequências para simulações dinâmicas (curvas PV EN 50530, perfis de bateria, características de células a combustível).
• Operação paralela escalável: Configuração master-slave com Share Bus e Master-Slave Bus para ligação em paralelo de até 64 unidades (sistemas sincronizados até 1920 kW).
• Segurança e proteções abrangentes: OVP, OCP, OPP configuráveis, corte por sobretemperatura e monitorização de falha de energia; variantes específicas com Safety OVP para conformidade SELV/PELV.
• Registo de dados e perfis flexíveis: Porta USB frontal para registo em pen drive e carregamento/gravação de perfis de utilizador, sequências arbitrárias e tabelas PV/FC/IU para testes automatizados e reproduzíveis.

Especificações técnicas

• Article Number: HEA3882
• Manufacturer Code: 30000801
• Série / Família do modelo: EA-PSB 10000 4U series
• Potência de saída: 0–30000 W
• Tensão de saída: 0–80 V
• Corrente de saída: 0–1000 A
• Eficiência (recuperação de energia em modo sink): 95.50%
• Curva característica: autoranging U/I/P
• Refrigeração: Refrigeração a água (opcional)
• Controlo externo / Interfaces: Analógico 0–5 V / 0–10 V, USB, LAN, Modbus TCP, Profibus, DeviceNet, RS232, CAN
• Chassis: Rack 19 polegadas
• Interface humana: Ecrã táctil TFT a cores de 5 polegadas
• Característica especial: Gerador de funções, modo resistência, carga regenerativa
