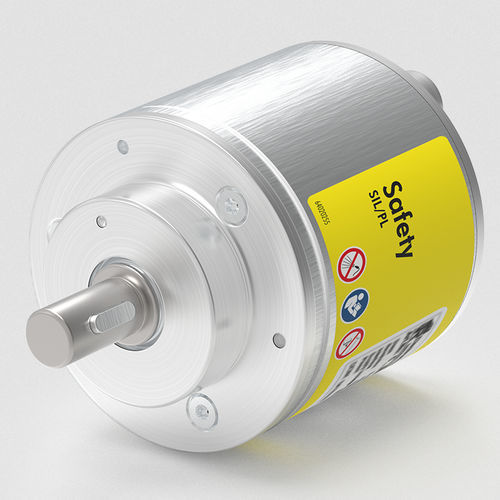

Encoder rotativo compacto CDV58

absolutode eixo maciçode eixo oco

é um codificador de eixo multi-voltas completamente duplicado que se encaixa no espaço de instalação padrão de um codificador de eixo de 58 mm. Um codificador típico com eixo oco deslizante (eixo cego) requer uma profundidade de cerca de 65 mm com um diâmetro nominal de 58 mm e um conector lateral. O CD_58MM portanto cabe em qualquer lugar onde um simples SSI ou transdutor rotativo incremental com 58 mm de diâmetro possa funcionar. A posição angular do eixo principal e dos satélites multi-voltas são detectados apenas magneticamente, tornando assim o codificador do eixo insensível à condensação. A eletrônica de ambos os módulos de encoder são projetados de forma redundante desde a alimentação de energia até a saída do sinal. Diferentes taxas de relógio SSI e resolução programada independentemente e pontos zero são possíveis. Interface serial síncrona Eixo maciço e eixo oco de encaixe Eixos e flanges padrão da UE (métrica) e dos EUA (imperial) Digitalizações totalmente independentes de uma e várias voltas.
