Módulo E/S analógico 8500

RS-232USBGPIB

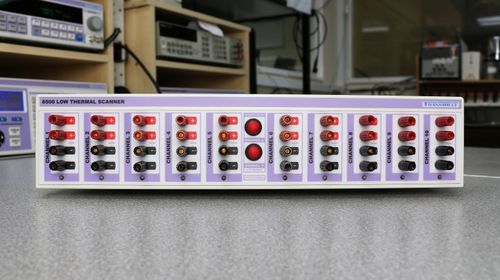

A automatização das medições através do Scanner de Baixa Emissão Térmica 8500 permite a implementação de um sistema de medição totalmente automatizado 10 canais referenciados a uma única saída na parte traseira da unidade Comutação Kelvin de 4 terminais (2 terminais de tensão, 2 terminais de corrente) Tensão máxima de 200 V Corrente máxima de 1 A EMF térmica <150 nV (típica) Resistência de comutação <0,2 ohms A automatização das medições utilizando o Scanner de Baixa Térmica 8500 permite a implementação de um sistema de medição totalmente automatizado. A utilização do Scanner 8500 em conjunto com o software ProGraph e o multímetro da série 8000 proporciona uma solução chave na mão para avaliar a estabilidade de fontes de tensão e resistência. Cada canal oferece uma solução de comutação de 4 fios com baixa EMF térmica (inferior a 150 nV), tornando o 8500 ideal para utilização em medições de resistência de 4 fios para fins de termometria e comparação de resistências padrão. Os terminais de ligação de 4 mm com ruído térmico ultrabaixo garantem facilidade de ligação, aceitando tanto cabos de teste padrão de 4 mm como ligações em forma de pá e fios desencapados, permitindo que o sistema de automação seja rapidamente reconfigurado consoante a utilização. Com a saída na parte traseira do scanner, as ligações podem ser encaminhadas de forma eficiente e organizada, facilitando uma instalação permanente. Foi tomado especial cuidado para reduzir as tensões EMF geradas termicamente. O autoaquecimento interno foi reduzido a quase zero através da utilização de relés de bloqueio, que não requerem corrente após a comutação para a posição aberta ou fechada, e da utilização de uma fonte de alimentação externa, de modo a que qualquer dissipação de calor ocorra fora da unidade. Foram utilizados terminais de cobre desoxigenado banhados a ouro para proporcionar o máximo em baixo desempenho térmico.
