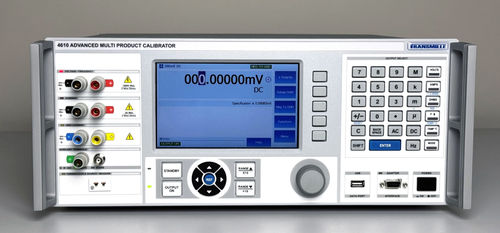

Calibrador multifuncional 4610A

de correntede tensãoantirroubo

Descrição curta

• Tensão DC: 0–1000 V
• Tensão AC: 2 mV–1000 V, 10 Hz–1 MHz
• Corrente DC: 0–30 A
• Corrente AC: 20 µA–30 A, 10 Hz–30 kHz
• Resistência variável: 0 Ω–1 GΩ
• Capacitância variável: 300 pF–100 mF
• Saída de frequência: 1 Hz–1,2 MHz
• Opções de osciloscópio até 3 GHz

Principais características

• Fonte e medida de tensão AC & DC até 1000 V
• Fonte e medida de corrente AC & DC até 30 A (opções de corrente máxima selecionáveis)
• Resistência decade e variável 2/4 fios até 1 GΩ
• Capacitância decade e variável de 300 pF a 100 mF
• Fonte/saída de frequência até 1,2 MHz
• Fonte e medida de termopar integradas (suporta múltiplos tipos)
• Interfaces GPIB (IEEE‑488) e USB padrão
• Ecrã tátil a cores de 7"
• Opções de saída de potência: tensão e corrente simultâneas, geração de harmónicos
• Opções de osciloscópio de alta largura de banda disponíveis (até 3 GHz)

Informação adicional
Formato: Desktop
Classe de precisão: < 5 ppm, < 10 ppm, < 25 ppm, < 50 ppm, < 100 ppm
Opções de osciloscópio: < 600 MHz, < 1,1 GHz, < 3 GHz
Corrente máxima: 10 A, 22 A, 30 A
Resistência máxima: 100 MΩ, 1 GΩ
Saída de potência: Disponível

Especificações 4610A
DC VOLTAGE: 0 – ±1025 V
DC CURRENT: 0 – 30 A
AC VOLTAGE: 2 mV – 1000 V, 10 Hz – 1 MHz
AC CURRENT: 20 µA – 30 A, 10 Hz – 30 kHz
RESISTANCE (PASSIVE): 0 Ω – 1 GΩ
RESISTANCE (VARIABLE): 0 Ω – 1 GΩ (2‑wire, 2‑wire compensated & 4‑wire)
CAPACITANCE (PASSIVE): 1 nF – 10 µF
CAPACITANCE (VARIABLE): 300 pF – 100 mF
FREQUENCY: 10 Hz – 1.2 MHz
TEMPERATURE (THERMOCOUPLE): J / K / T / R / S / B / U / N / E / L / C; resolução 10 µV/°C indicada
TEMPERATURE (PRT / RTD): 2‑wire, 2‑wire compensated & 4‑wire output, selectable R0
POWER (Simultaneous Voltage & Current): Options available, including harmonic generation

Características técnicas

• Modelo: 4610A
• Intervalo tensão AC & DC: até 1000 V
• Intervalo corrente AC & DC: até 30 A (opções: 10 A, 22 A, 30 A)
• Resistência (variável/passiva): até 1 GΩ (opção 100 MΩ disponível)
• Capacitância (variável/passiva): 300 pF – 100 mF (passiva 1 nF – 10 µF)
• Saída/fonte de frequência: 10 Hz – 1,2 MHz
• Suporte a termopares: J, K, T, R, S, B, U, N, E, L, C; resolução 10 µV/°C
• Suporte RTD/PRT: 2‑wire, 2‑wire compensated & 4‑wire, R0 selecionável
• Interfaces: GPIB (IEEE‑488) & USB padrão
• Ecrã: Touchscreen 7" a cores
• Opções de saída de potência: tensão & corrente simultâneas com geração de harmónicos
• Opções de osciloscópio: alta largura de banda até 3 GHz
