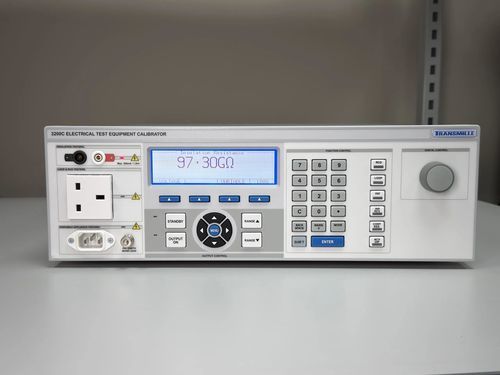

Calibrador de circuito 3200C

multifuncionalparâmetros elétricospara testador de isolação

Descrição
A série 3200C é um calibrador de ensaios elétricos que fornece uma plataforma rápida, segura e precisa para calibração de testadores Loop, RCD, PAT e de isolamento, projetado para reduzir o tempo de fluxo de trabalho em laboratório e no local.

Principais benefícios

• Solução mais rápida e segura para calibração de testadores Loop, RCD, PAT e de isolamento
• Ciclo de calibração tipicamente reduzido para menos de 15 minutos
• Tomada de rede localizada no painel frontal para ligação direta de testadores Loop e RCD
• Test Uncertainty Ratio (TUR) de 4:1 para instrumentos de teste de eletricistas
• Curto tempo de aquecimento para melhor portabilidade e rápido desdobramento
• Variantes portáteis disponíveis para calibração em campo

Visão geral
Ao consolidar múltiplas funções de teste num único sistema, a 3200C reduz a necessidade de vários instrumentos e a exposição a tensões perigosas. A tomada localizada na frente permite o uso de fichas de rede padrão para muitos testes Loop e RCD, melhorando a segurança e simplificando as ligações. Oferece faixas e precisões adequadas à calibração de equipamentos de teste modernos e de alta precisão.

Família de produtos e variantes

• 3200C — calibrador de bancada
• 9200C — variante portátil com capacidades similares e design focado na portabilidade

Aplicações
Projetado especificamente para calibração de equipamentos de teste de eletricistas, incluindo testadores Loop, testadores RCD, testadores PAT e testadores de isolamento. Suporta adaptadores opcionais para alta tensão, funções FLASH para PAT e faixas de isolamento estendidas.

Especificações técnicas

• Precisão padrão resistência de continuidade: 0.2 Ω – 1 kΩ, 1% (opção 0.25%)
• Corrente de continuidade: 0 – 320 mA, 1.3% (melhor precisão em 1 ano)
• Resistência de isolamento: 0 Ω – 2 GΩ (opções 2 GΩ – 10 GΩ e 100 GΩ), 0.3% (opção 0.1%)
• Saída de tensão AC: 100 V – 400 V, 0.2% (melhor precisão em 1 ano)
• Resistência de loop / corrente de teste de loop: 3 mA – 3 A, 1.2% (melhor precisão em 1 ano)
• Resistência de terra PAT: 0.05 Ω – 1 kΩ, 0.5% (melhor precisão em 1 ano)
• Medição de corrente de terra PAT: 100 mA – 30 A, 1.5% (melhor precisão em 1 ano)
• Resistência de isolamento PAT: 0 Ω – 2 GΩ, 0.3% (opção 0.1%)
• Corrente de fuga PAT: 2 mA – 7.7 mA, 1.5% (melhor precisão em 1 ano)
• Tensão de teste de fuga PAT: 100 V – 300 V, 1.5% (melhor precisão em 1 ano)
• Test Uncertainty Ratio (TUR) ao calibrar instrumentos de teste de eletricistas: 4:1
• Tomada de rede localizada no painel frontal para conexão direta de testadores Loop e RCD
• Curto tempo de aquecimento; variantes 3200B/9200B operacionais em menos de 20 minutos
• Projetado para reduzir o tempo do fluxo de calibração: ciclo típico inferior a 15 minutos
• Opções e acessórios disponíveis: adaptadores HV/ext-HV, adaptador FLASH para funções PAT FLASH e adaptador Breakdown para HiPot/breakdown e outros módulos específicos
