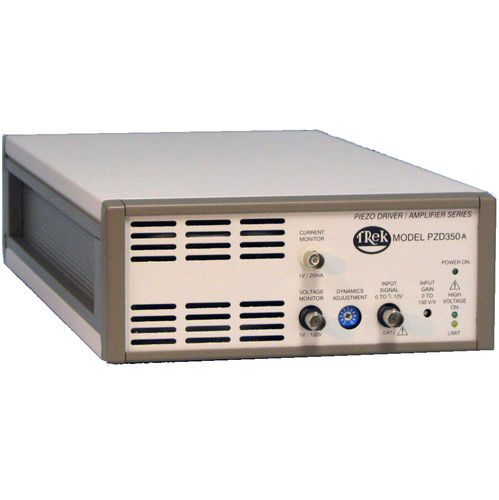

Amplificador de potência PZD350A series

de alta tensãoCCpara acionador piezoelétrico

O modelo PZD350A do passeio na montanha é um motorista/amplificador piezo C.C.-estáveis de alta tensão projetado fornecer o controle preciso de tensões da saída nas escalas bipolares ou unipolares que são cliente especificado dentro de uma escala de ajustes disponíveis. É configurado como um amplificador noninverting com um ganho variável da C.C. Uma configuração de inversão do amplificador está igualmente disponível. A unidade caracteriza um projeto do todo-contínuo-estado, uma taxa de pântano alta e uma fase da saída ativa do quatro-quadrante que se afundem ou atual de fontes em cargas reativas ou resistive durante todo a escala da tensão da saída. Esta capacidade é essencial para conseguir as respostas exatas da saída e as taxas de pântano altas exigidas por cargas reativas. Especificações chaves Escala da tensão da saída bipolar: 0 à C.C. de ±350 V ou à C.A. do pico Unipolar: C.C. de 0 a +700 V ou C.A. máxima ou 0 a -700 VDC ou C.A. do pico Escala da corrente de saída bipolar: 0 a ±200 miliampère Unipolar: 0 a ±100 miliampère Massacrou Rate Bipolar: Maior de 550 V/μs Unipolar: Maior de 440 μs de V Grande largura de banda do sinal bipolar: C.C. a maior de 250 quilohertz (- DB 3); C.C. a maior de 90 quilohertz (distorção de 1%) Unipolar: C.C. a maior de 200 quilohertz (- DB 3); C.C. a maior de 70 quilohertz (distorção de 1%) Largura de banda pequena do sinal bipolar: C.C. a maior de 350 quilohertz (- DB 3) Unipolar: C.C. a maior de 250 quilohertz (- DB 3) Ganho da tensão de C.C.: 0 a 150 V/V, ajustáveis usando um potenciômetro do painel frontal As aplicações típicas incluem Condução piezoelétrica/controle Modulação do laser MEMS Pesquisa do semicondutor Umedecimento piezoelétrico da vibração
