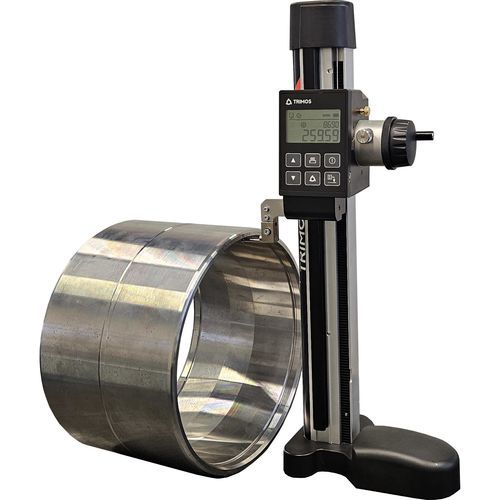

Coluna de medição com display digital V1

digital com instrumento de marcaçãoeletrônicade alta precisão

Visão geral do produto
O Trimos V1 é um instrumento vertical e de riscar para a oficina, ideal para aplicações simples como medir alturas, traçar e medir diâmetros/distâncias centrais. A Trimos SA apresenta seus mais recentes instrumentos de medição vertical de nível de entrada, o V1 e o V1+. Esses instrumentos são projetados como uma ponte entre os riscadores tradicionais e os calibradores de altura avançados, incorporando precisão suíça, confiabilidade e design fácil de usar.

Modelo V1
Ideal para aqueles que estão dando seus primeiros passos na medição de precisão. O V1 simplifica as medições unidirecionais e o traçado com notável facilidade. Oferece uma transição perfeita para usuários acostumados a riscadores manuais, atualizando seu conjunto de ferramentas sem sacrificar simplicidade e robustez. Este instrumento é projetado para durar, incorporando o ethos suíço de durabilidade e precisão, com características adaptadas para aplicação imediata.

Modelo V1+
Este modelo leva as qualidades fundamentais do V1 a novos patamares, atendendo àqueles que procuram ampliar suas capacidades de medição. Além da medição bidirecional, que melhora a versatilidade sem exigir acessórios extras, o V1+ também é perfeitamente adequado para medições de diâmetro, tanto internas quanto externas. Ele também possui ajuste fino avançado e uma força de medição constante, ambos críticos para melhorar a precisão e repetibilidade da medição.

Principais características

• Robusto e facilmente portátil
• Interface de usuário clara e simples
• Contrapeso para conforto operacional
• Movimento rápido e suave do carro
• Projetado e fabricado na Suíça
• Capacidade de medição de diâmetro (V1+)
• Gestão da força de medição (V1+)
• Conectividade RS232 (Bluetooth em breve)
• Disponível em modelos de 300 e 600 mm

Funcionalidades principais (das descrições da galeria)

• Riscagem de precisão: Adaptado para aplicações de riscagem de precisão em ambientes difíceis.
• Medições bidirecionais: Capacidades avançadas, incluindo medições de diâmetros e linhas centrais sem ferramentas extras (V1+).
• Design robusto: Projetado para durabilidade, confiabilidade e fácil transportabilidade.
• Conforto operacional: Um sistema de contrapeso proporciona eficiência operacional e conforto incomparáveis.
• Precisão aprimorada: Inclui gestão da força de medição para precisão consistente (V1+).
• Pronto para uso imediato: Operação muito simples e intuitiva. Display claro e grande.
• Medições estendidas

Detalhes técnicos
V1
Faixa de medição | mm (in) | 300: 306 (12) | 600: 611 (24)
Erros máximos permitidos, BMPE | mm | 300: 0.018 | 600: 0.030
Repetibilidade, RMPE (2s) | mm | 0.010 (ambos 300 e 600)
Resoluções máximas | mm (in) | 0.01 (0.001) (ambos 300 e 600)
Força de medição | N | –
Autonomia | h | 2000 (ambos 300 e 600)
Interfaces | RS232
Velocidade máxima de deslocamento | mm/s | 1500 (ambos 300 e 600)
Peso (base de aço) | kg | 300: 7 | 600: 8

V1+
Faixa de medição | mm (in) | 300: 306 (12) | 600: 611 (24)
Erros máximos permitidos, BMPE | mm | 300: 0.015 | 600: 0.025
Repetibilidade, RMPE (2s) | mm | 0.005 (Ø: 0.01) (ambos 300 e 600)
Resoluções máximas | mm (in) | 0.001 (0.0001) (ambos 300 e 600)
Força de medição | N | 3 (ambos 300 e 600)
Autonomia | h | 2000 (ambos 300 e 600)
Interfaces | RS232
Velocidade máxima de deslocamento | mm/s | 1500 (ambos 300 e 600)
Peso (base de aço) | kg | 300: 7 | 600: 8
Peso (base de granito) | kg | 300: 13.4 | 600: 15
Os valores acima foram determinados de acordo com a ISO 13225 usando o inserto TA-MI-121. RMPE é definido como 2 vezes o desvio padrão (2s) em uma série de 20 medições de altura.

Características / Especificações técnicas

• Modelos: V1 e V1+
• Faixa de medição: 306 mm (12 in) ou 611 mm (24 in)
• Erros máximos permitidos: V1 (0.018 mm/0.030 mm), V1+ (0.015 mm/0.025 mm)
• Repetibilidade: V1 (0.010 mm), V1+ (0.005 mm, Ø: 0.01 mm)
• Resolução: V1 (0.01 mm/0.001 in), V1+ (0.001 mm/0.0001 in)
• Força de medição: V1 (–), V1+ (3 N)
• Autonomia: 2000 h
• Interfaces: RS232
• Velocidade máxima de deslocamento: 1500 mm/s
• Peso (base de aço): 7 kg (300 mm), 8 kg (600 mm)
• Peso (base de granito, V1+): 13.4 kg (300 mm), 15 kg (600 mm)
