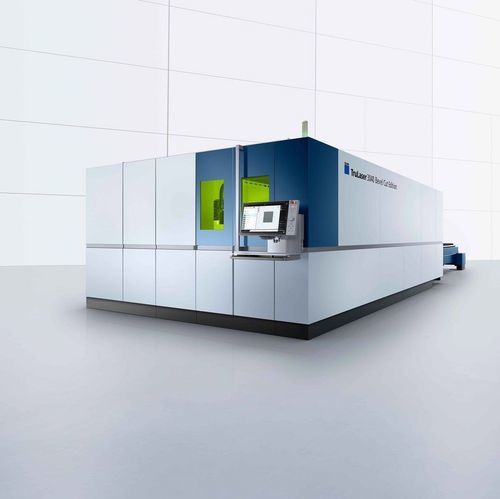

Máquina de corte a laser de fibra TruLaser 30 Bevel Cut series

a laser 2Dpara alumíniopara aço inoxidável

Visão geral
O TruLaser Série 3000 Bevel Cut Edition é um sistema de corte a laser 2D com capacidade integrada de corte oblíquo. A unidade de corte inclina-se para produzir chanfros, escareamentos e arestas inclinadas até 50°, permitindo aplicar chanfros diretamente na máquina em chapas finas e grossas (dependente da aplicação). A função Bevel Cut é económica a partir de baixos índices de peças chanfreadas (aprox. 5 %) e reduz operações subsequentes.

Vantagens principais

• Capacidade de chanfro até ±50° para chanfros, escareamentos e arestas arredondadas.
• Menos operações posteriores: redução de processos secundários e custos de montagem.
• Flexibilidade de materiais: corte oblíquo para aço estrutural e inox; corte perpendicular para outros materiais.
• Funções 2D completas em corte perpendicular: Highspeed Eco, CoolLine, EdgeLine Bevel, BrightLine fiber, etc.

Aplicações

• Aplicação precisa de chanfros e escareamentos em chapas finas e grossas.
• Contornos finos e chanfros em aço estrutural de grande espessura.
• Corte oblíquo eficiente para aço inoxidável (p.ex. com azoto) mantendo capacidade de corte perpendicular para outros materiais.

Funções e equipamentos

• EdgeLine Bevel: programar e cortar chanfros, escareamentos e arestas arredondadas diretamente na máquina.
• CoolLine: neblina de água na cabeça de corte para processamento confiável de aço grosso e nesting mais compacto.
• Nanojoints: fixação segura com mínimo retrabalho e remoção simples das peças.
• Proteção contra colisões e Smart Collision Prevention: protegem a cabeça de corte e reduzem o uso de microjunções.
• Smart Rerun: continuação automática após colisões leves ou falhas de corte para evitar paragens.
• AdjustLine: adaptação do processo de corte a variações da qualidade do material.
• DetectLine e Sorting Guide: posicionamento por câmara e assistência na triagem/manuseio.
• Drop&Cut: utilização eficiente de sobras com posicionamento por câmara em direto.
• Dot Matrix Code: marcação laser 2D para identificação e integração de peças.
• MobileControl App e Touchpoint HMI: operação remota e interface tátil intuitiva.
• Conectividade digital (OPC UA, Oseon): integração de software e soluções Indústria 4.0.
• BrightLine fiber, PierceLine, misturador de gás integrado, FlexLine, Highspeed / Highspeed Eco: funções avançadas para corte, perfuração e eficiência de gás.

Tabela comparativa (resumo)
Modelo | TruLaser 3040 Bevel Cut | TruLaser 3060 Bevel Cut | TruLaser 3080 Bevel Cut
Eixo X (curso) | 4002 mm | 6067 mm | 8037 mm
Eixo X (corte oblíquo 50°) | 3355 mm | 5420 mm | 7470 mm
Eixo Y | 2099 mm | 2576 mm | 2576 mm
Eixo Y (corte oblíquo 50°) | 1600 mm | 2077 mm | 2077 mm
Velocidade máxima simultânea | 170 m/min | 170 m/min | 170 m/min
Potência laser (TruFiber 12001) - máx. | 12000 W | 12000 W | 12000 W
Espessura máx. aço | 30 mm | 30 mm | 30 mm
Espessura máx. aço com pacote | 35 mm | 35 mm | 35 mm
Espessura máx. aço (corte oblíquo 50°) | 15 mm | 15 mm | 15 mm
Espessura máx. inox | 40 mm | 40 mm | 40 mm
Espessura inox com pacote | 50 mm | 50 mm | 50 mm
Espessura máx. inox (corte oblíquo 50°) | 10 mm | 10 mm | 10 mm
Espessura máx. alumínio | 30 mm | 30 mm | 30 mm
Espessura máx. cobre/latão | 12,7 mm | 12,7 mm | 12,7 mm
Consumo médio em produção (TruFiber 12001) | 16 kW | 16 kW | 16 kW

Informação adicional
A função Bevel Cut é económica a partir de aproximadamente 5 % de peças chanfreadas. Aplicar chanfros diretamente na máquina reduz etapas posteriores e pode diminuir tempos e custos de produção de conjuntos.

Características / especificações técnicas

• Designação comercial: TruLaser Série 3000 Bevel Cut Edition.
• Capacidade de chanfro: até 50°.
• Limiar económico para uso de chanfro: desde ~5 % de peças com corte oblíquo.
• Espessura típica para chanfros: até 25 mm (dependente da aplicação).
• Fonte laser: TruFiber 12001 (até 12 kW).
• Espessura máx. aço (corte perpendicular): 30 mm (35 mm com pacote).
• Espessura máx. aço para corte oblíquo 50°: 15 mm.
• Espessura máx. inox (corte perpendicular): 40 mm (50 mm com pacote).
• Espessura máx. inox para corte oblíquo 50°: 10 mm.
• Espessura máx. alumínio: 30 mm.
• Espessura máx. cobre/latão: 12,7 mm.
• Velocidade máxima simultânea: 170 m/min.
• Consumo médio em produção (TruFiber 12001): aprox. 16 kW.
• Modelos disponíveis: TruLaser 3040 / 3060 / 3080.
