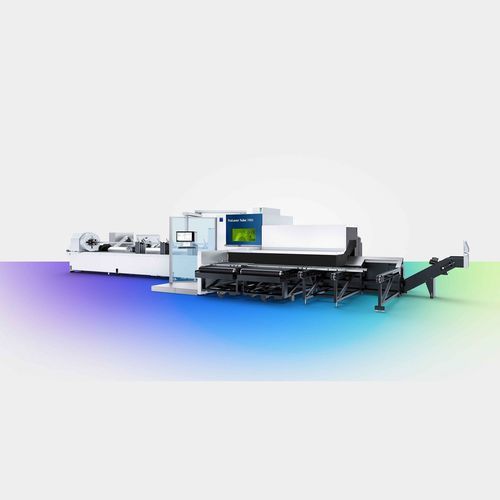

Máquina de corte de tubos TruLaser Tube 7000

a laser de fibrapara alumíniopara aço inoxidável

Resumo
A TruLaser Tube 7000 é uma máquina industrial de corte a laser para tubos e perfis de grandes dimensões. Processa tubos redondos até Ø 273 mm, perfis rectangulares com círculo exterior até 290 mm e tubos quadrados até 203 x 203 mm. As opções de laser (TruFiber 6001 / 9001) e módulos de automação suportam elevada produtividade e redução de inspeções manuais.

Principais vantagens

• Ampla gama de processamento: tubos redondos, rectangulares e quadrados com grande flexibilidade de concepção de peça.
• Redução do custo por peça e maior rendimento com RapidCut, alta dinâmica da máquina e potência laser até 9 kW.
• Cortes chanfrados e angulares precisos até 45° por meio de fixação de precisão e rolos escalonados automáticos.
• Adequada para pequenos lotes e produção unitária: tempos de setup curtos e dados de corte TRUMPF para qualidade consistente.
• Alta disponibilidade: Condition Monitoring para manutenção preditiva e redução de paragens não planeadas.
• Operações subsequentes integradas (furação por fricção, roscagem, furação helicoidal) para reduzir manipulação.

Sistemas de sensores e qualidade

• ScanLine: sensores de secção de luz medem e compensam tolerâncias do material para cortes precisos.
• Quality Pilot: avalia a matéria-prima e controla a frequência de medição do ScanLine para evitar ciclos desnecessários.
• ObserveLine Comfort: verifica automaticamente a queda de cavacos para aumentar a segurança do processo.
• ObserveLine Edge: detecta contornos de perfis pré-perfurados e adapta os programas de corte.
• SeamLine Tube: deteção e alinhamento automático de cordões de solda com ajuste de parâmetros.

Conceito de máquina e acessibilidade
O conceito aberto com protecção de feixe inteligente (classe laser 1) proporciona acesso ergonómico para carga manual, semi-automática ou por grua. Fixação auto-centrante e acoplamento magnético da unidade de corte protegem a qualidade da peça e permitem recuperação rápida após colisões.

Automatização e movimentação de material
As variantes LoadMaster Tube (6,5 m / 9,2 m / 12,5 m) permitem alimentação automática de matéria-prima até 12,5 m. Sistemas de transporte, unidades de descarga/separação e armazéns de tubos suportam produção desassistida e integração flexível de linha.

Digitalização & software
Programming Tube (programação NC 3D), Oseon, Smart View e interfaces OPC UA permitem programação NC, monitorização de máquinas e integração com sistemas IT superiores.

Dados técnicos (seleccionados)
Tubo redondo — Diâmetro exterior máx.: 273 mm
Perfil rectangular — Lado máx. / círculo exterior: 254 mm / 290 mm
Comprimentos de carga automática — LoadMaster Tube: 6,5 m = 6500 mm; 9,2 m = 9200 mm; 12,5 m = 12500 mm
Comprimentos peça acabada (exemplos) — até 12500 mm conforme unidade de descarga
Peso por metro máx.: 40 kg/m
Peso matéria-prima máx. (LoadMaster): 260–370 kg conforme variante

Dados laser — TruFiber 6001: potência máx. 6000 W; espessuras indicativas: aço até 14 mm; inox até 10 mm; alumínio até 10 mm; cobre/latão até 5 mm; consumo médio 12 kW
Dados laser — TruFiber 9001: potência máx. 9000 W; espessuras indicativas: aço até 14 mm; inox até 12,5 mm; alumínio até 12,5 mm; cobre/latão até 5 mm; consumo médio 14 kW

Especificações

• Modelo: TruLaser Tube 7000
• Marca: TRUMPF
• Gama de processamento: tubos redondos até Ø 273 mm; rectangulares até 254 mm lado / 290 mm círculo; quadrados até 203 x 203 mm
• Alimentação automática: LoadMaster Tube (6,5 m / 9,2 m / 12,5 m)
• Funções chave: ScanLine, Quality Pilot, ObserveLine Comfort, ObserveLine Edge, SeamLine Tube, RapidCut, biséis até 45°, furação/rosqueamento integrado, opção Spatter Guard
