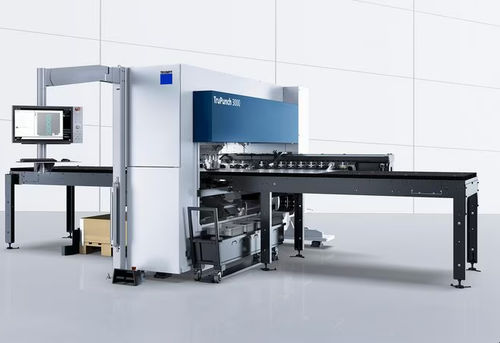

Puncionadeira automática TruPunch 3000 series

elétricapara chapasde alta velocidade

Visão geral
A TruPunch 3000 é uma máquina de punção e conformação multifunções que processa peças de chapa completas e sem riscos. O conceito Delta Drive totalmente elétrico e as opções de automação permitem alto rendimento, tempos de setup curtos, menor consumo de energia e ocupação compacta (até 25 % menos área).

Principais características

• Produtividade e flexibilidade: disponível em versão padrão ou com pacote Delta Drive Performance; trocas rápidas de MultiTool para produção em série.
• Manuseio sem riscos: matriz rebaixável e mesas com escovas ou esferas reduzem danos superficiais e refugos.
• Economia de espaço: layout compacto reduz área de instalação até 25 % em comparação com máquinas similares.
• Eficiência energética: acionamento totalmente elétrico reduz consumo e custos operacionais.

Delta Drive e pacotes de desempenho

• Configuração padrão: força de punção 165 kN, 650 golpes/min — opção económica para processamento completo e fiável em formato médio.
• Pacote Delta Drive Performance: força de punção 180 kN, 800 golpes/min — para máxima produtividade em produção em série com elevada densidade de componentes.

Automação e manuseio

• Compatível com soluções automatizadas como SheetMaster, SortMaster Compact e sistemas de carrinhos para operação por vários turnos sem pessoal adicional.
• Grande tampa de remoção de peças para descarregamento automatizado de peças até 400 x 600 mm; calha fixa para peças até 180 x 180 mm.
• Função de classificação: separação automática de peças até 180 x 180 mm para buffers intermédios e caixas.
• Alisamento integrado: função e ferramenta da máquina para compensar irregularidades de superfície durante a punção e reduzir retrabalhos.

Dados técnicos (comparação formato médio vs grande)
Largura: 6282 mm (médio) | 7644 mm (grande)
Profundidade: 6548 mm (médio) | 7666 mm (grande)
Altura: 2200 mm (ambos)
Punção (E = 1 mm): 800 1/min (médio) | 690 1/min (grande)
Marcação: 1000 1/min (ambos)
Punção eixo X: 2500 mm (médio) | 3000 mm (grande)
Punção eixo Y: 1250 mm (médio) | 1550 mm (grande)
Espessura máxima da chapa: 6,4 mm (ambos)
Peso máximo da peça: 150 kg (médio) | 230 kg (grande)
Força máxima de punção: 180 kN (ambos)
Tempo de troca MultiTool: 0,5 s (ambos)
Número de ferramentas / garras: 18 / 2 (médio) | 21 / 3 (grande)
Tamanho máx. da peça — tampa de remoção: 400 x 600 mm (ambos)
Tamanho máx. da peça — calha fixa (com mesa móvel): 180 x 180 mm (ambos)
Potência média em produção: 3,3 kW (ambos)
Potência média com desligamento automático ativo: 0,5 kW (ambos)

Especificações técnicas

• Nome do modelo: TruPunch 3000 (formato médio e grande)
• Acionamento: Delta Drive totalmente elétrico (cabeça de punção móvel patenteada)
• Força de punção: até 180 kN (dependendo da configuração)
• Taxa de golpes (punção): até 800 1/min (pacote Performance, formato médio)
• Taxa de marcação: até 1000 1/min
• Alcance X: 2500 mm (médio) / 3000 mm (grande)
• Alcance Y: 1250 mm (médio) / 1550 mm (grande)
• Espessura máxima da chapa: 6,4 mm
• Peso máximo da peça: 150 kg (médio) / 230 kg (grande)
• Tempo de troca MultiTool: 0,5 s
• Número de posições de ferramenta: 18 / 21 conforme formato
• Remoção de peças: tampa para peças grandes (até 400 x 600 mm) e calha fixa (180 x 180 mm)
• Opções de mesa: matriz rebaixável, mesas com escovas ou com esferas
• Opções de automação: SheetMaster, SortMaster Compact, GripMaster, ToolMaster Linear
• Consumo indicativo: produção ~3,3 kW ; desligamento ativo ~0,5 kW
