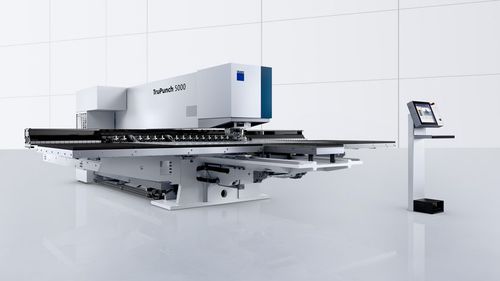

Puncionadeira CNC TruPunch 5000 series

hidráulicapara chapasde rebarbagem

Resumo A TruPunch 5000 é uma punçonadora CNC hidráulica para punção, marcação e conformação de chapas com altas cadências. Acionamentos sem folga e eixo C de alta rotação permitem roscamento rápido e usinagem de contornos complexos. O acionamento hidráulico suporta punção até 1.600 golpes/min e marcação até 2.800 golpes/min. Módulos de automação e Smart Functions aumentam a confiabilidade do processo e a produtividade.

Desempenho

• Punção até 1.600 golpes/min (especificação formato médio).
• Marcação até 2.800 golpes/min.
• Espessura máxima da chapa: 8 mm; força máxima de punção: 220 kN.
• Tempo de troca MultiTool: 0,3 s; ToolMaster Linear oferece alta capacidade de ferramentas.

Principais benefícios

• Matriz ativa para peças sem riscos e melhor qualidade.
• Garras retráteis para manuseio suave e precisão.
• Opções para processamento sem sobras de grade para economia de material.
• Automação modular para carregamento, descarregamento, separação e manuseio de ferramentas (SheetMaster, SortMaster, DisposeMaster, ToolMaster Linear).
• Funções Smart: Smart Punch Monitoring, reconhecimento de formato de chapa, Smart Load, Smart Unload.

Aplicações Indicada para punção em série, marcação fina, conformação e desbastamento de peças em chapa com ferramentas tamanho 5 (extrusão, veneziana, guia de cartão, conformação tipo copo). Flattening integrado reduz ou elimina retrabalhos.

Qualidade e confiabilidade do processo

• Matriz ativa reduz riscos e prendimentos de peças.
• Smart Punch Monitoring detecta quebras de punções antecipadamente.
• Reconhecimento de formato e Smart Load/Unload aumentam a confiabilidade do manuseio.
• A máquina suporta remoção e separação precisas para proteger superfícies.

Automatização e manuseio de ferramentas Soluções de automação podem ser ampliadas por etapas. SheetMaster executa carregamento/descarregamento/desempilhamento; SortMaster Box/Linear separa peças; DisposeMaster remove sobras. ToolMaster Linear permite trocas rápidas de ferramentas e alta capacidade (até 90 ferramentas); tempo de troca MultiTool 0,3 s.

Multimédia Vídeos de produto e opções e documentos técnicos para download mostram matriz ativa, reconhecimento de formato e flattening integrados.

Dados técnicos (seleção) Largura: 7610 mm (grande) / 6540 mm (médio)
Profundidade: 8171 mm (grande) / 7395 mm (médio)
Altura: 2072 mm (ambos)
Punção (E = 1 mm): 1350 1/min (grande) / 1600 1/min (médio)
Marcação: 3000 1/min (ambos)
Punção eixo X: 3050 mm (grande) / 2500 mm (médio)
Punção eixo Y: 1550 mm (grande) / 1250 mm (médio)
Espessura máx. chapa: 8 mm (ambos)
Peso peça máx.: 280 kg (grande) / 200 kg (médio)
Força máx. de punção: 220 kN (ambos)
Ferramentas/garras: 21 / 4 (grande) ; 18 / 3 (médio)
Tamanho peça ev. (tampa): 500 x 500 mm
Consumo médio em produção: 9,5 kW

Características / especificações técnicas

• Model: TruPunch 5000
• Fabricante: TRUMPF
• Velocidade de punção: até 1.600 golpes/min (especificação médio)
• Velocidade de marcação: até 2.800 golpes/min
• Espessura máxima de chapa: 8 mm
• Força máxima de punção: 220 kN
• Peso peça máx.: até 280 kg (grande)
• Curso X (médio): 2500 mm ; Y (médio): 1250 mm
• Tempo de troca MultiTool: 0,3 s
• Capacidade ToolMaster Linear: até 90 ferramentas
• Consumo médio em produção: 9,5 kW
