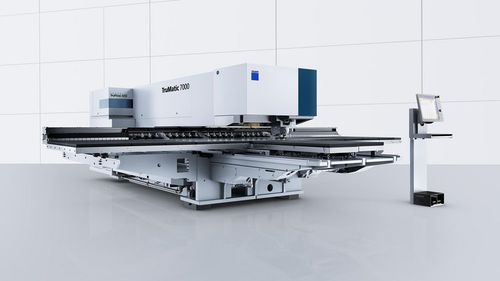

Puncionadeira CNC TruMatic 7000 series

hidráulicaelétricapara chapas

Resumo
A TRUMPF TruMatic 7000 é uma máquina combinada puncionamento‑laser de alta produtividade que integra puncionamento eletro‑hidráulico com corte a laser CO2 TruFlow 4000, proporcionando arestas precisas, conformação flexível e elevado rendimento. Disponível em formatos grande e médio e totalmente automatizável com SheetMaster e ToolMaster para carregamento, descarregamento e classificação confiáveis.

Destaques

• Matriz ativa para puncionamento e conformação sem riscos, com curso de conformação a partir de baixo.
• Qualidade de aresta e corte de precisão com TruFlow 4000 (máx. 4000 W).
• Eixos laser adicionais para aumentar produtividade e rendimento do material.
• Trocador automático de bicos para substituições rápidas em operação automatizada.
• Tampas de ejeção protegidas por sensores para remoção segura e reprodutível das peças.
• Automação produtiva: SheetMaster, ToolMaster, SortMaster e GripMaster reduzem manipulação e suportam operação em vários turnos.
• Combinação puncionamento + laser reduz operações de acabamento posteriores e permite peças complexas numa única máquina.

Aplicações
A TruMatic 7000 processa contornos delicados, peças filigranas e carcaças maiores. Operações típicas: puncionamento, conformação por embutimento, rosqueamento por conformação, chanframento de arestas cortadas a laser, MultiBend e combinações que frequentemente eliminam retrabalhos.

Dados técnicos (resumo)
Formatos: grande / médio. Dimensões (L x P x A): 10190 x 8898 x 2328 mm (grande) | 10190 x 8450 x 2328 mm (médio). Taxa puncionamento (E = 1 mm): até 1200 1/min. Marcação: até 3000 1/min. Área de trabalho (puncionamento/laser grande X x Y): 3050 x 1550 mm (médio: 2500 x 1250 mm). Operação combinada X x Y: 2500 x 1550 mm (médio Y 1250 mm). Espessura máx. chapa: aço/inox 8 mm, alumínio 6 mm. Peso máx. peça: 280 kg (grande) / 200 kg (médio). Força máx. de puncionagem: 220 kN. Tempo de troca MultiTool: 0,3 s. Posições de ferramentas (ex.): até 21 ferramentas / 4 garras (grande). Laser: TruFlow 4000, máx. 4000 W. Tamanho máx. tampa de ejeção: 500 x 500 mm. Consumo médio em produção (TruFlow 4000): 28,5 kW; desligamento automático: 1,5 kW.

Equipamento & opções (seleção)

• Matriz ativa (puncionamento e conformação sem arranhões)
• Mesas de esferas ou de escovas para materiais sensíveis
• Trocador automático de bocais
• Funções Smart: Smart Load, Smart Unload, Smart Punch Monitoring
• Conectividade e software: TruTops Boost, Oseon, interfaces OPC UA
• Ferramentas de nivelamento integradas e ferramentas cluster
• Automação: SheetMaster, ToolMaster, SortMaster Box, GripMaster
