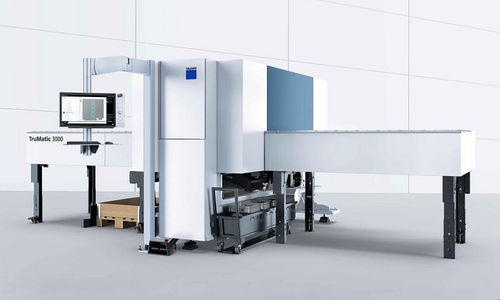

Puncionadeira CNC TruMatic 3000

elétricapara metaispara chapas

Resumo
A TruMatic 3000 fiber é uma máquina combinada punção‑laser para fabricação completa de peças: punção, corte a laser, conformação e rosqueamento numa plataforma totalmente elétrica. Disponível em duas variantes e configurável com módulos de automação para produção contínua.

Principais vantagens

• Processos combinados numa só máquina: punção, corte a laser de contornos, conformação e rosqueamento sem reencaixe.
• Elevada qualidade de peça: matriz rebaixável e mesas de escovas/bolas minimizam riscos e preservam a superfície.
• Automação flexível: tampa de descarga, ejeção de peças pequenas, soluções SortMaster/SheetMaster e opções de transportadores para fluxos automatizados.
• Eficiência energética: acionamento totalmente elétrico Delta Drive combinado com o laser TruFiber reduz a potência do sistema.

Visão geral e operação
Puncionamento e laser operam numa única plataforma permitindo a produção completa em uma só fixação. O conceito de eixos híbridos Delta Drive e o acionamento elétrico reduzem consumo e melhoram a dinâmica quando combinados com o laser TruFiber. Touchpoint HMI e MobileControl facilitam a configuração e monitorização remota. TruTops Boost suporta programação e nesting.

Aplicações típicas

• Produção em grande volume onde puncionamento e corte a laser são combinados num único processo.
• Peças complexas com características formadas, degraus, ranhuras e superfícies marcadas.
• Processamento de materiais reflexivos e não ferrosos (p.ex. cobre, latão, titânio) graças à insensibilidade do TruFiber a reflexões posteriores.

Equipamento e opções

• Delta Drive (eixos híbridos, economia de energia, acionamento de puncionamento totalmente elétrico).
• Matriz rebaixável para puncionamento e conformação sem riscos.
• Mesa de escovas ou mesa de esferas para proteger superfícies sensíveis.
• Função de aplainamento integrada para reduzir irregularidades de superfície.
• Unidade de corte universal compatível com o laser TruFiber de estado sólido.
• Smart Punch Monitoring, ferramentas de ejeção, transportadores de peças, transportador de cavacos e ToolMaster Linear.
• Tampa de descarga, ejeção de peças pequenas e soluções de classificação (SortMaster, SortMaster Compact, SheetMaster, GripMaster).
• Touchpoint HMI, app MobileControl e TruTops Boost; conectividade OPC UA.

Exemplos de aplicações

• Produção em uma operação de contornos cortados a laser com funções de puncionamento e conformação integradas.
• Fabricação econômica de peças pequenas em série através da função de ejeção de peças pequenas.
• Corte próximo a áreas conformadas e contornos de alta qualidade em materiais não ferrosos.

Especificações técnicas

• Denominação: TruMatic 3000 fiber (duas variantes disponíveis).
• Marca: TRUMPF.
• Processo: puncionamento combinado + laser de estado sólido TruFiber.
• Acionamento: acionamento de puncionamento totalmente elétrico com conceito de eixos Delta Drive.
• Força de puncionamento padrão: 165 kN; até 650 golpes/min (configuração padrão).
• Opção Pack Performance Delta Drive: 180 kN; até 800 golpes/min (configuração performance).
• Classificação automática: peças até 180 x 180 mm.
• Tampa de descarga para descarregamento automático: até 400 x 600 mm.
• Redução de energia: Delta Drive + TruFiber reduzem significativamente a potência requerida comparado a máquinas combinadas convencionais (dados do fabricante).
• Opções: matriz rebaixável, mesa de escovas/bolas, aplainamento, unidade de corte universal, Smart Punch Monitoring, ferramentas de ejeção, transportadores, ToolMaster Linear, módulos de automação.
• Software e conectividade: TruTops Boost, Touchpoint HMI, MobileControl, interfaces OPC UA.
