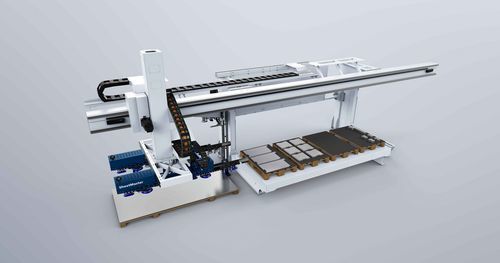

Sistema de carga e descarga para sistema de laser SheetMaster

para paletespara placaspara prensa a perfurar

Resumo
O SheetMaster (nova geração) realiza o carregamento e descarregamento automatizado de puncionadoras e máquinas combinadas puncionamento/laser. Faz a triagem e paletização das peças acabadas, pré-separa as chapas brutas durante o descarregamento e deposita as peças de forma flexível através de um eixo de classificação adicional. Ventosas controláveis individualmente e a unidade de preensão garantem manuseio de peças fiável para o processo.

Principais benefícios

• Carregamento/descarregamento automatizado e paletização em paralelo com a produção para aumentar a produtividade.
• Estação de separação para pré-separação processual das chapas brutas durante o descarregamento.
• Unidade de preensão com viga, braços e ventosas controláveis individualmente; eixo Y adicional para utilização total da área de empilhamento.
• Suporta espessuras de chapa de 0,5 mm a 8 mm (padrão até 6,4 mm; 8 mm e opções de carga com pacote de ventosas adicional).
• Remoção rápida e segura de peças pesadas e pequenas; suporta ordenação arbitrária de paletização e pilhas intermédias.
• Expansível e conectável a TruStore, STOPA e vários sistemas de carro para fornecimento autónomo de material e retorno de peças acabadas.

Dados técnicos (tabela)
Especificação | SheetMaster formato médio | SheetMaster formato grande
Formato máximo da chapa | 2500 mm x 1250 mm | 3067 mm x 1532 mm
Formato mínimo da chapa | 800 mm x 800 mm | 800 mm x 800 mm
Espessura máxima | 8 mm | 8 mm
Espessura mínima | 0,5 mm | 0,5 mm
Peso máximo da chapa | 240 kg | 240 / 300 kg
Tamanho mínimo peça (punção) | 140 mm x 120 mm | 140 mm x 120 mm
Tamanho mínimo peça (laser) | 70 mm x 30 mm | 70 mm x 30 mm
Altura máxima de pilha | 340 mm | 340 mm

Aplicações e benefícios

• Aumenta a produtividade para lotes médios a grandes através de carregamento/descarregamento em paralelo.
• Permite operação fiável não assistida durante turnos e reduz as necessidades de pessoal.
• Pré-separação simultânea de chapas e deposição de peças reduz os tempos de ciclo.
• Paletização flexível e deposição optimizada das peças graças ao eixo de classificação adicional.

Especificações técnicas

• Produto: SheetMaster (nova geração)
• Funções principais: carregamento/descarregamento automatizado, pré-separação, triagem e paletização de peças acabadas
• Formatos de chapa suportados (máx/mín): médio 2500 x 1250 mm / 800 x 800 mm; grande 3067 x 1532 mm / 800 x 800 mm
• Intervalo de espessura: 0,5 mm a 8 mm (padrão até 6,4 mm; 8 mm com pacote de ventosas opcional)
• Peso máximo padrão: 240 kg (opção até 300 kg no formato grande)
• Tamanhos mínimos de peça: punção 140 x 120 mm; laser 70 x 30 mm
• Altura máxima de pilha: 340 mm
• Unidade de preensão com ventosas controláveis individualmente e eixo Y adicional para empilhamento optimizado
• Estação de separação para pré-separar chapas brutas
• Expansível com TruStore, STOPA e diversos sistemas de carro
• Observação: opção para aumentar certas capacidades (ex. 300 kg) prevista a partir de 2026 via pacote adicional
