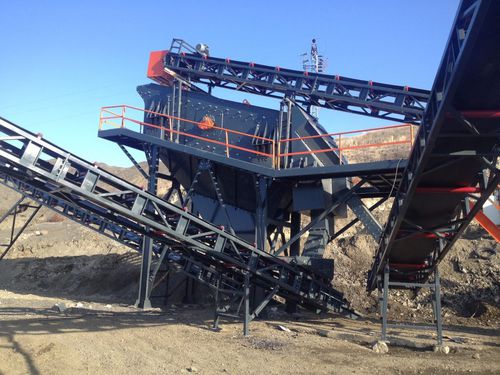

A peneira vibratória padrão, ou seja, a peneira inclinada, é o equipamento de classificação preferido nos processos de britagem e peneiramento, que se posiciona inclinada sobre um chassis forte e de alta resistência e realiza movimentos de vibração sobre molas que podem absorver a carga determinada.
ECRÃ INCLINADO
Os ecrãs inclinados são muito importantes para todos os processos minerais. O processo de agrupar o material a granel contendo peças de tamanhos diferentes em pelo menos duas gamas de tamanho chama-se peneiração. O processo de crivagem é referido como o "processo de classificação" nos processos minerais.
Os painéis de peneiração com tamanhos específicos de malha são fixados ao corpo da peneira. Enquanto o material alimentado se move no painel de peneira com a vibração do corpo, as peças mais pequenas do que a abertura da malha passam para um painel de peneira inferior com um tamanho de malha menor para serem peneiradas novamente.
DESENHO
As peneiras inclinadas são o equipamento mais utilizado para o processo de classificação. Consiste no corpo da peneira, mecanismo de accionamento e sistema elástico. O corpo aloja o mecanismo de accionamento e os painéis de crivagem.
Os painéis de peneiramento são ligados de forma tensa a estruturas denominadas invólucros de tela. As caixas de peneira são concebidas para dar aos painéis uma forma de espinha de arenque. As armações também proporcionam a rigidez do corpo.
O mecanismo de accionamento é a parte mais importante da peneira. A força centrífuga criada pela rotação dos pesos excêntricos ligados às duas extremidades do eixo da peneira a uma certa velocidade assegura que o corpo da peneira faça um movimento recíproco contínuo no sistema elástico. Graças a este movimento oscilante, ou seja, o movimento vibratório, o material é fornecido para se deslocar no painel.
---
