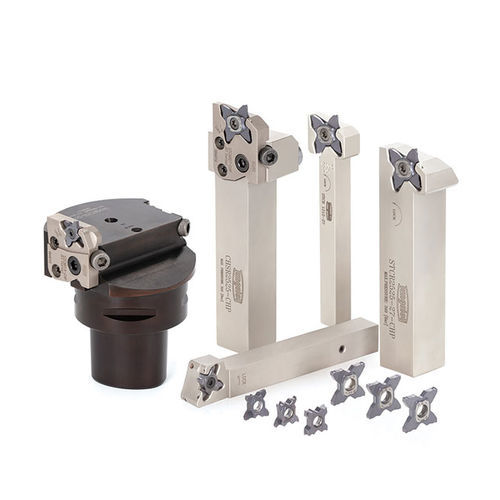

Ferramenta para ranhurar axial TETRACUT

intercambiável

A pastilha retificada prende-se no alojamento exclusivo da pastilha e proporciona alta rigidez e repetibilidade Caraterísticas 1. Sistema de fixação único de 3 pontos O design exclusivo da bolsa proporciona uma repetibilidade precisa da indexação da altura da aresta de corte. 2. Quebra-cavacos retificados ou moldados Linha de produtos melhorada para maior flexibilidade. 3. Serviço de entrega rápida para pastilhas de ranhurar especiais Exemplo nº 1 Engenharia geral Peça: - Estator de eixo Material: - S45C / C45 Porta-ferramentas: - STCR2525-27 Inserto: - TCS27-200-020 Classe: - AH725 Condições de corte: - Vc = 210 (m/min) f = 0,15 (mm/rot) CDX = 2 (mm) CW = 2 (mm) Aplicação: Ranhuramento externo Refrigerante: Húmido Máquina: Torno NC Exemplo #2 Indústria automóvel Peça: - Eixo de entrada Material: - SCr420 / 20Cr4 Porta-ferramentas: - STCR2525Z18 Pastilha: - TCG18R150-020 Classe: - AH7025 Condições de corte: - Vc = 100 (m/min) f = 0,08 (mm/rot) CDX = 2,1 (mm) CW = 2 (mm) Aplicação: Ranhuramento externo Refrigerante: Húmido Máquina: Torno NC Exemplo #3 Indústria de miniaturas / eletrónica Peça: - Eixo de carretel Material: - S45C / C45 Porta-ferramentas: - STCR1010X18 Pastilha: - TCP18R200F-010 Classe: - SH725 Condições de corte: - Vc = 43 (m/min) f = 0,10 (mm/rot) CDX= 1,5 / 1,1 (mm/min) CW = 2 / 2,5 (mm) Aplicação: Ranhuramento externo Refrigerante: Húmido Máquina: Torno suíço
