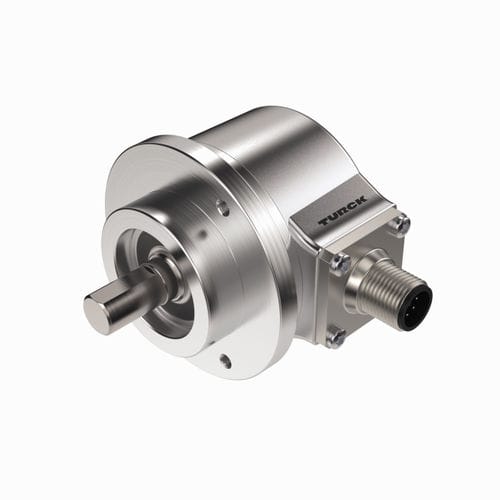

Encoder rotativo incremental REI-E-113T10C-4B5000-H1181ópticode eixo maciçoflangeado
Guardar nos favoritos
Comparar
Características
- Tipo
- incremental
- Tecnologia
- óptico
- Características mecânicas
- de eixo maciço, flangeado
- Sinal de saída
- RS-422
- Conexão elétrica
- conector M12
- Tensão de alimentação
- 5 Vcc, 24 Vcc, 15 Vcc, 12 Vcc
- Grau de proteção
- IP64
- Resolução de encoders incrementais (pulsos/revolução)
MÁX: 5.000 unit
MÍN: 0 unit
- Tamanho da flange
58 mm
(2 in)- Diâmetro do eixo
10 mm
(0,39 in)- Velocidade de rotação
MÁX: 4.500 rpm
(28.274 rad.min-1)MÍN: 3.000 rpm
(18.850 rad.min-1)- Frequência de saída
300 kHz
- Temperatura de processo
MÁX: 70 °C
(158 °F)MÍN: -20 °C
(-4 °F)
Descrição
Flange de aperto, Ø 58 mm
Veio sólido, Ø 10 mm × 20 mm
Princípio de medição óptica
Material do veio: aço inoxidável
Classe de protecção IP64 no lado da caixa e do veio
-20...+70 °C
Máx. 4500 rpm (funcionamento contínuo 3000 rpm)
5...30 VDC
RS422/TTL inversível
Frequência de impulsos máx. 300 kHz
Conector macho M12 × 1, 8 pinos
5000 impulsos por rotação
País de origem - IN
Peso - 376 g
Dados técnicos
Linha de codificadores - Efficiency-Line
Tecnologia - Óptica
Tipo de saída - Incremental
Tipo de eixo - eixo sólido
Diâmetro do eixo D [mm] - 10 mm
Diâmetro da flange - Ø 58 mm
Tipo de flange - Flange de aperto
Resolução, incremental - 5000 ppr
Tensão de funcionamento - 5...30 VDC
Função de saída - RS422/TTL, inversível
Ligação eléctrica - Conector, M12 × 1
Material da caixa - Zinco fundido sob pressão
Temperatura ambiente - -20...+70 °C
---
