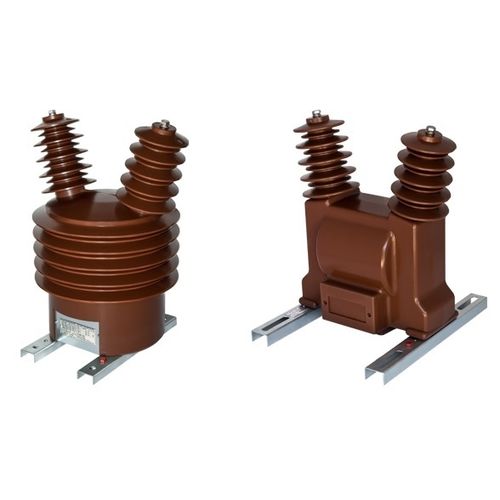

Transformador de medição VFZ series

encapsulado em resina epóxipara proteçãopara serviço exterior

Estes são transformadores de tensão tipo para instalação ao ar livre. A resina é cicloalifática e à prova externa. Porque.. é impregnado sob vácuo e curado durante um longo ciclo termicamente controlado, um material isolante de elevada resistência eléctrica e qualidades mecânicas, a resistência aos raios ultravioletas e os efeitos do seguimento, erosão e envelhecimento, é assim obtido. Para um aumento na distância da idade de deformação, o corpo de isolamento é equipado com galpões duplos, a forma que foi determinado após anos de pesquisa. Contêm até três enrolamentos para receitas fins de medição e protecção. Um enrolamento adicional de 100/3 V pode ser fornecido no caso da detecção de falha à terra ser exigido. Seus núcleos são construídos a partir de laminações de aço silício de alta qualidade. Se um rácio adicional for solicitado, isto pode ser conseguido através de um terminal intermediário na bobina secundária ou uma bobina adicional. Nós também produzem transformadores de tensão de "tipo ferroviário" com blindagem de baixa resistência. Tensão mais alta para o equipamento (kV) 12 24 24 24 24 Nível nominal de isolamento (kV) 12/28/75 24/50/125 Tensão nominal primária (V) de 3000 até 20000 Tensão secundária nominal (VI 100 ou 110 Toque secundário a pedido Classe de precisão 02:05:1:3 Carga nominal do enrolamento de medição (VA) 25 até 180 10 até 100 Corrente térmica contínua do enrolamento secundário (A) 5 Factor de tensão nominal e duração admissível 1,2 x Un Frequência nominal (Hz) 162/3:50:60 Classe de isolamento E Peso (kg) 40 45 30 Distância de fuga (mm) 872 1084 774 Fluência por kV tensão linha-a-linha (cm/kV) 726 4,52 3,1 Resistência da alavanca (N) >5000 Altitude máxima de instalação (m) até 1000 Temperatura ambiente (:Q - 25 até + 55
