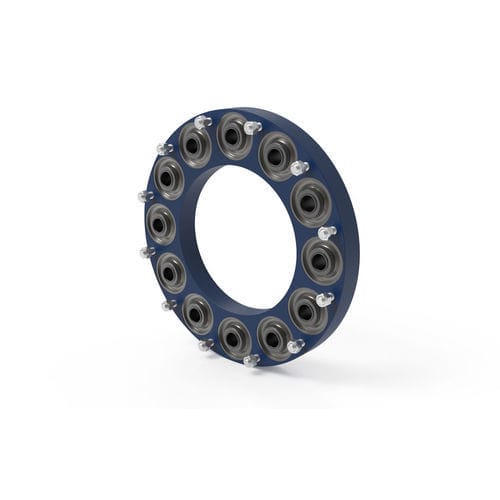

Acoplamento flexível

largopara eixopara eixo de transmissão

Tal como a gama Layrub da qual deriva, o desenho do acoplamento Multi-Ponto emprega blocos de borracha pré-comprimidos dispostos numa carcaça de aço maquinada. Os blocos são montados em paralelo, em conjuntos de 8, 9, 10 ou 12 por flange. As capacidades da gama padrão podem ser alargadas através de configurações do cliente para se adequarem aos requisitos específicos da aplicação. Isto inclui a concepção de conjuntos de eixos, incluindo unidades de comprimento fixo e telescópicas. Vantagens dos Acoplamentos Multi-Ponto O bloco de borracha forma a base do desenho Multi-Ponto, acomodando o movimento em todas as direcções. Isto torna o acoplamento excepcionalmente tolerante a deslocamentos relativos e permite o controlo da rigidez de torção para a afinação de sistemas sujeitos a vibrações de torção. Eixos flexíveis, constituídos por acoplamentos, ligados por eixos centrais de comprimento fixo ou telescópicos, irão tolerar movimentos muito grandes com forças mínimas de reacção dos eixos. Aplicações para Acoplamentos Multi-Ponto As indústrias naval e ferroviária utilizam acoplamentos flexíveis para absorver cargas de choque, reduzir o ruído e a vibração, e para proporcionar amortecimento e controlo da vibração de torção. Em aplicações de ensaio de motores e dinamómetros, os acoplamentos Multi-Ponto acomodam altas velocidades de entrada ao mesmo tempo que oferecem uma solução livre de manutenção para os requisitos de amortecimento das aplicações.
