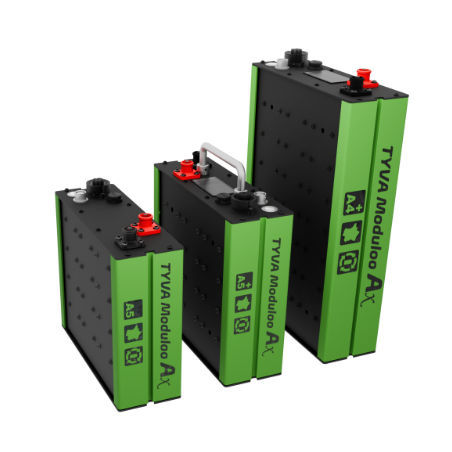

Módulo de baterias de lítio Moduloo Ax

monoblocomodularpara veículo elétrico

Visão geral A gama de baterias de lítio Moduloo Ax & Bx foi concebida para proporcionar potência máxima num invólucro extremamente compacto. É uma das soluções mais leves do mercado. Disponível em duas versões principais:

• Moduloo Ax: Ideal para aplicações em que o peso e o espaço são fatores críticos.
• Moduloo Bx: Versátil, robusta, montável em rack e com classificação IP65.

Conceção e arquitetura Do tipo «plug-and-play», apresentam uma arquitetura modular comum. Quer funcionem de forma autónoma ou ligadas em série e em paralelo, estas soluções adaptam-se às suas restrições de conceção. Ao multiplicar as possibilidades de integração, as Moduloo Ax e Bx podem ser facilmente adaptadas a qualquer espaço disponível. As variantes incluem conectores no painel frontal e conectores de encaixe cego (para rack), bem como várias opções de painel frontal (A, B, C, D para versões sem rack; E, F, G, H para versões com rack). Certificações e Conformidade A gama Moduloo Ax & Bx possui certificações RoHS, CE e UN 38.3. Certificada para garantir um transporte seguro, rápido e económico, bem como a conformidade com os requisitos europeus. Características principais

• Elevada densidade energética num formato compacto.
• Construção leve (uma das soluções mais leves do mercado).
• Arquitetura modular: configurações autónomas ou em série/paralelo.
• Classificações IP: o Moduloo Ax tem normalmente IP54 (ultracompacto), enquanto o Moduloo Bx foi concebido para IP65 (robusto, à prova de água).
• Opções de comunicação: CAN 2.0, SMBUS e I2C (dependendo do modelo).
• Sustentabilidade: totalmente compatível com a tecnologia de recondicionamento de células substituíveis (TYVA Refill).
• Concebido para integração (ligação cega ou integração no painel frontal, múltiplas opções de painel frontal, IHM e interfaces personalizadas disponíveis).

Modelos padrão Moduloo Ax (representação em tabela) Número de peça | Configuração | Energia nominal | Capacidade nominal | Tensão de carga | Corrente máxima de carga/descarga | Tensão nominal | Dados | Formato | Dimensões (mm) | Peso TYREB_LC_A5P_X_14V | 4S20P | 980 Wh | 67 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS e I2C | A5+ | 208 x 220 x 77 | 4,8 kg TYREB_LC_A4P_X_14V | 4S35P | 1710 Wh | 117 Ah | 16,8 V | 25 A / 25 A | 14,6 V | SMBUS e I2C | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_25V | 7S10P | 860 Wh | 33,5 Ah | 29,4 V | 17 A / 80 A | 25,55 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_25V | 7S20P | 1710 Wh | 67 Ah | 29,4 V | 34 A / 90 A | 25,55 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg TYREB_PR_A5B_X_51V | 14S5P | 860 Wh | 16,75 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | CAN 2.0 | A5 | 188 x 220 x 77 | 4,2 kg TYREB_PR_A4P_X_51V | 14S10P | 1710 Wh | 33,5 Ah | 58,8 V | 17 A / 80 A | 51,1 V | CAN 2.0 | A4+ | 323 x 220 x 77 | 8,5 kg Nota: «X» indica a escolha do painel frontal entre A, B, C e D para versões não montáveis em rack. Moduloo Bx padrão - Modelos (representação em tabela) Número de peça | Configuração | Energia nominal | Capacidade nominal | Tensão de carga | Corrente máxima de carga/descarga | Tensão nominal | Versão para montagem em rack | Dimensões (mm) | Peso TYREB_PR_BX1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Não | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_25V | 7S8P | 1022 Wh | 40 Ah | 29,4 V | 17 A / 80 A | 25,55 V | Sim | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Não | 239 x 239 x 103 | 7,5 kg TYREB_PR_BXR1_X_51V | 14S4P | 1022 Wh | 20 Ah | 58,8 V | 8,5 A / 40 A | 51,1 V | Sim | 239 x 239 x 103 | 7,5 kg TYREB_PR_BX2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Não | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V | 7S16P | 2044 Wh | 80 Ah | 29,4 V | 32 A / 60 A | 25,55 V | Sim | 396 x 239 x 103 | 12,7 kg TYREB_PR_BX2_X_51V (configuração alternativa) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Não | 396 x 239 x 103 | 12,7 kg TYREB_PR_BXR2_X_51V (configuração alternativa) | 14S8P | 2044 Wh | 40 Ah | 58,8 V | 17 A / 80 A | 51,1 V | Sim | 396 x 239 x 103 | 12,7 kg Nota: «X» indica a escolha do painel frontal; estão disponíveis versões para montagem em rack (conector de encaixe cego). Aplicações

• Robótica e drones
• Defesa e setor militar
• Mobilidade elétrica (AGVs, EVs)
• Armazenamento de energia e aplicações fora da rede
• Mobiliário urbano, setor marítimo, eventos, produção cinematográfica, construção e outros sistemas em que a integração é crítica

Produtos derivados e personalizados A gama pode ser personalizada: tensões, capacidades e correntes de descarga personalizadas, IHM específica, conversão CC/CC, interruptores remotos, conectores especiais, caixas e painéis frontais feitos à medida, gestão térmica integrada (aquecedores), estanqueidade reforçada, subconjuntos e Corepacks. Estão disponíveis serviços dedicados de I&D e apoio à integração para adaptar a potência e as interfaces aos sistemas dos clientes. Características / especificações técnicas

• Nome da série: Moduloo Ax & Bx
• Fabricante / Marca: TYVA Energie
• Tensões nominais (Ax): 14 V, 25 V, 51 V
• Tensões nominais (Bx): 25 V, 51 V
• Formatos (Ax): A5, A5+, A4+
• Formatos (Bx): Bx1 e Bx2 (painel frontal), BxR1 e BxR2 (conexão cega / rack)
• Classificação IP: Ax tipicamente IP54 (ultracompacto), Bx concebido para IP65 (robusto, à prova de água)
• Ciclo de vida: 700 a 5 000 ciclos (dependendo da temperatura, profundidade de descarga e potência de funcionamento)
• Comunicações: CAN 2.0, SMBUS e I2C (dependendo do modelo)
• Sustentabilidade: Compatível com o recondicionamento de células substituíveis (TYVA Refill)
• Certificações: CE, RoHS, UN 38.3
• Exemplos de modelos representativos (energia / capacidade / dimensões / peso): consulte as entradas da tabela acima para referências como TYREB_LC_A5P_X_14V (980 Wh, 67 Ah, 208 x 220 x 77 mm, 4,8 kg) e TYREB_PR_BX2_X_51V (2044 Wh, 80 Ah, 396 x 239 x 103 mm, 12,7 kg).
• As correntes máximas de descarga variam consoante o modelo: os exemplos incluem até 90 A em algumas variantes Ax de alta capacidade energética e até 80 A em algumas variantes Bx (consulte as entradas da tabela de modelos para obter os valores exatos).
• Opções de painel frontal: vários painéis frontais (A, B, C, D) para versões não montáveis em rack e E, F, G, H para versões montáveis em rack; algumas opções de painel frontal incluem combinações de LCD, gráfico de barras, pega e botão On/Off.
