Sistema de baterias de lítio NMC

quadradomonoblocoplano

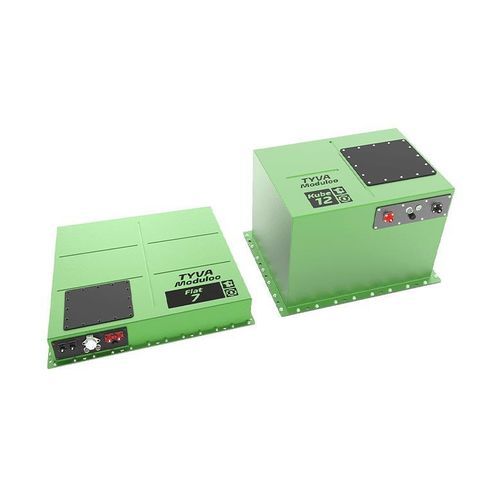

Apresentação A gama Flat e Kube é composta por packs de baterias de iões de lítio com elevada densidade energética em formatos distintos. Projetadas para aplicações de alta potência (veículos elétricos, veículos agrícolas, armazenamento de energia, etc.), são as maiores baterias de lítio fabricadas pela TYVA Energie. As unidades apresentam caixas de alumínio seladas e robustas e oferecem dois níveis de potência semelhantes; a principal diferença é o formato: o modelo Flat é de baixo perfil e alongado, o modelo Kube é mais cúbico e alto. Ambas as gamas integram a tecnologia Moduloo Ax para modularidade e alto desempenho.

Aplicações

• Armazenamento de energia
• Off-road / retrofit de veículos / veículos urbanos (LEZ)
• Militar / Defesa
• Marítimo / Náutica
• Mobilidade elétrica (autocarros, veículos elétricos)
• Robótica, AGV

Características gerais

• Caixas de alumínio seladas (IP65 standard; IP67 em algumas variantes)
• Painel de serviço removível para acesso ao BMS e PDU
• Versões ultra-planas (ex.: espessura 100 mm para os Flat)
• Tecnologia Moduloo Ax: modularidade e desempenho (tensão e capacidade configuráveis)
• Sistemas integrados: BMS TYVA Energie e PDU opcional (switch box)
• Possibilidade de ligação em série e/ou paralelo (conforme modelo)
• Conetores selados IP67 disponíveis; frente removível para facilitar a substituição dos conetores
• Temperatura de descarga: −20 °C a +60 °C
• Temperatura de carga: 0 °C a +45 °C
• Caixas projetadas para resistir até 3000 V (conforme acabamentos)
• Peso: aproximadamente 40 kg a 65 kg conforme modelo e configuração

Certificações Toda a gama Flat & Kube é certificada UN 38.3 para transporte. Outras certificações indicadas como em curso: RoHS, R10 Rev.6, R100 Rev.3.

Tabelas de produto - Versão « Energy » (excertos) Flat 7 - Versão Energy
Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Versão Energy
Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
25.55 V | 268 Ah | 6847.4 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 134 Ah | 6847.4 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 67 Ah | 6847.4 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Flat 12 - Versão Energy
Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 940 x 696 x 104 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 940 x 696 x 104 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 940 x 696 x 104 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 940 x 696 x 104 mm | 65 kg

Kube 12 - Versão Energy
Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
25.55 V | 469 Ah | 11982.95 Wh | 7S140P | NMC | 530 x 410 x 347 mm | 65 kg
51.1 V | 234.5 Ah | 11982.95 Wh | 14S70P | NMC | 530 x 410 x 347 mm | 65 kg
178.85 V | 67 Ah | 11982.95 Wh | 49S20P | NMC | 530 x 410 x 347 mm | 65 kg
357.7 V | 33.5 Ah | 11982.95 Wh | 98S10P | NMC | 530 x 410 x 347 mm | 65 kg

Versão « Power » (excertos) Flat 7 - Versão Power (exemplos)
Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 710 x 720 x 104 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 710 x 720 x 104 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 710 x 720 x 104 mm | 40 kg

Kube 7 - Versão Power (exemplos)
Tensão | Capacidade | Energia | Configuração | Química | Dimensões | Peso
25.55 V | 240 Ah | 6132 Wh | 7S80P | NMC | 486 x 482 x 183 mm | 40 kg
51.1 V | 120 Ah | 6132 Wh | 14S40P | NMC | 486 x 482 x 183 mm | 40 kg
102.2 V | 60 Ah | 6132 Wh | 28S20P | NMC | 486 x 482 x 183 mm | 40 kg

Notas As gamas Flat & Kube são personalizáveis por encomenda: dimensões da caixa, alteração de tensão e capacidade, modificação dos conectores de potência e sinais, adição de sistema de arrefecimento mediante pedido.
